LTC6947

超低噪声 0.35GHz 至 6GHz 分数 N 合成器

LTC6947产品信息:

概览

优势和特点

  • 低噪声分数 N PLL
  • 无 得尔塔西格马 调制器杂散
  • 18 位分数分母
  • 350MHz 至 6GHz VCO 输入范围
  • -226dBc/Hz 归一化带内相位噪声层
  • -274dBc/Hz 归一化带内 1/f 噪声
  • -157dBc/Hz 宽带输出相位噪声层
  • 卓越的整数边界杂散性能
  • 输出分频器 (1 至 6,50% 占空比)
  • 输出缓冲静噪
  • 充电泵电源:3.15V 至 5.25V
  • 充电泵电流:1mA 至 11.2mA
  • 基准输入频率高达 425MHz
  • 快速频率开关操作
  • FracNWizard 软件设计工具支持

产品详情

LTC 6947 是一款高性能、低噪声、6GHz 锁相环 (PLL),包括一个基准分频器、相位频率检测器 (PFD)、超低噪声充电泵、分数反馈分频器和 VCO 输出分频器。

分数分频器采用一个高级 4 阶 得尔塔西格马 调制器,该调制器可提供异常低的杂散电平。这提供了很宽的环路带宽,从而能够产生极低的积分相位噪声值。

可编程 VCO 输出分频器 (分 1~6 级) 扩展了输出频率范围。差分、低噪声输出缓冲器具有用户可编程的输出功率 (可设置范围从 -4.3dBm 至 +4.5dBm),并可利用一个数字输入引脚或软件实现静噪。

超低噪声充电泵包含可选的高电压及低电压箝位 (适用于 VCO 监视),也可以设定为提供一个 V(+)/2 的偏压。

所有的器件设定值均通过一个 SPI 兼容型串行端口来控制。


Applications
  • 无线基站 (LTE、WiMAX、W-CDMA、PCS)
  • 宽带无线接入
  • 微波数据链路
  • 军用及安全无线电
  • 测试和测量

LTC6947数据手册:

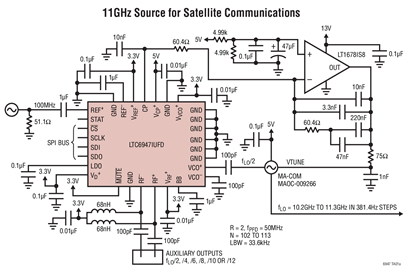

LTC6947引脚功能、电路图:
