LTC695

微处理器监控电路

LTC695产品信息:

概览

优势和特点

  • 保证复位确定在 V(CC) = 1V
  • 1.5mA 最大电源电流
  • RAM 芯片使能信号的快速 (最大 35ns) 板上选通
  • SO-8 和 S16 封装
  • 4.65V 精准电压监视器
  • 电源运行正常 / 复位延时:50ms、200ms 或可调
  • 最少的外部元件数目
  • 1μA 最大待机电流
  • 用于电源故障或低电池电量报警的电压监视器
  • 热限制
  • 规定了整个温度范围内的性能
  • MAX690 系列的卓越升级产品

产品详情

LTC 690 系列提供了用于微处理器复位、电池后备、CMOS RAM 写保护、电源故障报警和看门狗定时的完整电源监视和电池控制功能。一个精准的内部电压基准和比较器电路负责监视电源线路。当出现超出容限范围的情况时,复位输出将被强制为运行状态,而且芯片使能输出将无条件地对外部存储器进行写保护。此外,RESET输出将保证处于逻辑低电平,即使 V(CC) 低至 1V 也不例外。

LTC690 系列利用一个充电泵 NMOS 电源开关来给有源 CMOS RAM 供电,旨在实现低压差和低电源电流。当失去主电源时,将由辅助电源 (连接至电池输入引脚) 通过一个高效 PMOS 开关来给处于待机状态的 RAM 供电。

为了在即将发生电源故障时提供预警,LTC690 系列提供了一个具有用户定义门限的内部比较器。另外,还提供了一个内部看门狗定时器,当看门狗输入在一个预设超时周期之前未被变换时,该定时器将强制复位引脚以进入运行状态。


应用

  • 关键的微处理器 (μP) 电源监视
  • 智能仪器
  • 电池供电型计算机和控制器
  • 汽车系统

LTC695数据手册:

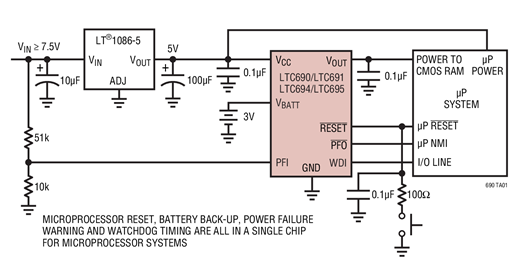

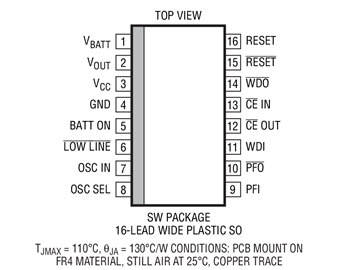

LTC695引脚功能、电路图:

LTC695

【用 途】 【性能 参数】
