LTC6951

具集成型 VCO 的超低抖动、多输出时钟合成器

LTC6951产品信息:

概览

优势和特点

  • 集成VCO的低噪声整数N分频PLL
  • 输出抖动
    • 90fs RMS12kHz20MHz
    • 115fs RMS(ADC SNR方法)
  • 本底噪声=-165dBc/Hz (250MHz)
  • EZSync( )ParallelSync( )多芯片同步
  • 用于JESD204B/JESD204C的SYSREF产生,子类1
  • 输出频率范围:
    • 1.95MHz2.5GHzLTC6951
    • 2.1MHz至2.7GHz(LTC6951-1)
  • 归一化带内相位本底噪声:-229dBc/Hz
  • 归一化带内1/f噪声:-277dBc/Hz
  • 五个独立的、低噪声输出
  • 基准输入频率高达425MHz
  • LTC6951Wizard( )软件设计工具支持
  • 工作结温范围:-40°C105°C

产品详情

LTC 6951 是一款具一个全集成型 VCO 的高性能、低噪声锁相环 (PLL)。低噪声 VCO 未使用外部组件,并且在没有外部系统支持的情况下在内部校准至正确的输出频率。

时钟发生部分提供了 5 个基于 VCO 前置分频器信号的输出,并具有用于每个输出的个别分频器。四个输出具有非常低噪声、低偏斜 CML 逻辑信号。第五个输出是低噪声 LVDS。所有的输出可实现同步并采用可编程延迟设定至精准的相位对齐。

如果任何期望的输出频率位于 2.5GHz 至 2.7GHz、1.66GHz 至 1.8GHz、或 1.25GHz 至 1.35GHz 的范围内,那么选择 LTC6951-1。对于所有其他的频率则选择 LTC6951。


应用
  • 高性能数据转换器计时
  • 无线基础设施
  • 测试和测量

LTC6951数据手册:

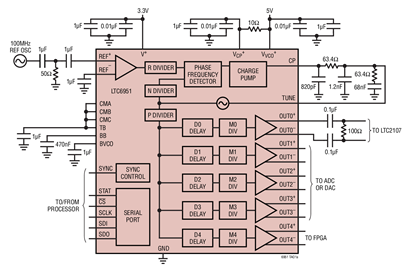

LTC6951引脚功能、电路图:
