LTC6954

低相位噪声、三路输出时钟分配分频器 / 驱动器

LTC6954产品信息:

概览

优势和特点

  • 低噪声时钟分配:适合于高速 / 高分辨率 ADC 计时
  • 附加抖动 < 20fs(RMS) (12kHz 至 20MHz)
  • 附加抖动 < 85fs(RMS) (10Hz 至奈奎斯特频率)
  • 1.8GHz 最大输入频率 (LTC6954-1 - 当 DELAY = 0 时)
  • 1.4GHz 最大输入频率 (LTC6954-1 - 当 DELAY > 0 时;LTC6954-2、3、4)
  • 可兼容 EZSync 时钟同步
  • 三个独立的低噪声输出
  • 可提供 4 种输出组合
  • 三个独立的可编程分频器覆盖了从 1 至 63 的所有整数
  • 三种独立的可编程延迟覆盖了从 0 至 63 的所有整数
  • -40°C 至 105°C 的结温范围

产品详情

LTC6954属于极低相位噪声时钟分配器件系列。每个器件具有三个输出,且每个输出具有可单独编程的分频器和延迟性能。该系列有四款产品,分别具有不同的输出逻辑信号类型:

LTC6954-1:三个LVPECL输出

LTC6954-2:两个LVPECL和一个LVDS/CMOS输出

LTC6954-3:一个LVPECL和两个LVDS/CMOS输出

LTC6954-4:三个LVDS/CMOS输出

每个输出都可单独编程,以将输入频率除以1至63内的任何整数并将每个输出延迟0至63个输入时钟周期。输出占空比始终为50%,无论分频数如何。LVDS/CMOS输出通过OUTxSEL引脚跳线可选以提供LVDS逻辑输出或CMOS逻辑输出。

LTC6954还采用凌力尔特公司的EZSync系统,每次可实现出色的时钟同步和对齐功能。

所有器件设置均通过一个SPI兼容串行端口控制。

应用

  • 为高速、高分辨率ADC、DAC和数据采集系统提供时钟
  • 低抖动时钟分配

LTC6954数据手册:

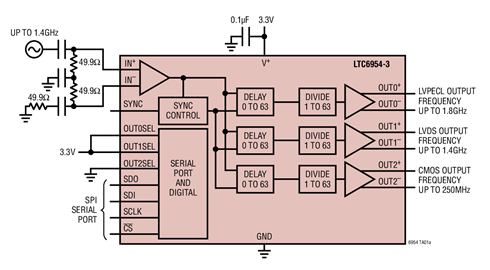

LTC6954引脚功能、电路图:

超低抖动时钟分配解决方案整合了 EZSync 多芯片同步

  凌力尔特公司(LinearTechnologyCorporation)推出超低抖动1.8GHz时钟分配芯片系列LTC6954,该器件有3个独立的输出,每个都有自己的分频器和相位延迟。
