LTC6991

TimerBlox:可重置的低频振荡器

LTC6991产品信息:

概览

优势和特点

  • 周期范围:1毫秒至9.5小时
  • 使用13个电阻配置
  • 最大频率误差<1.5%
  • 输出复位功能
  • 2.25V5.5V单电源供电
  • 55µA至80µA电源电流
  • (2毫秒至9.5小时时钟周期)
  • 500µs启动时间
  • CMOS输出驱动源/吸电流20mA
  • 工作温度范围:-55°C125°C
  • 提供薄型(1mm) SOT-23 (ThinSOT )2mm × 3mm DFN封装
  • 通过AEC-Q100汽车应用认证

产品详情

LTC6991是一种硅振荡器,可编程周期范围为1.024毫秒至9.54小时((29.1µHz977Hz),LTC6991TimerBlox 系列通用硅定时装置的组成部分。

一个电阻R(SET)即可对LTC6991的内部主晶振频率进行编程。输出时钟周期由这个主振荡器和内部分频器N(DIV)(可编程为八个从12(21)的设置)确定。

正常运行时,LTC699150%的占空比振荡。提供复位功能以截断脉冲(降低占空比)。也可使用复位引脚来防止输出振荡。

可使用极性功能配置RSTOUT引脚用于有效低电平或有效高电平操作。

POL位
RST引脚输出状态
00振荡
010(复位)
101(复位)
11振荡
应用

  • 心跳定时器
  • 看门狗定时器
  • 时间间隔计
  • 定期唤醒呼叫
  • 高振动、高加速环境
  • 便携式和电池供电设

LTC6991数据手册:

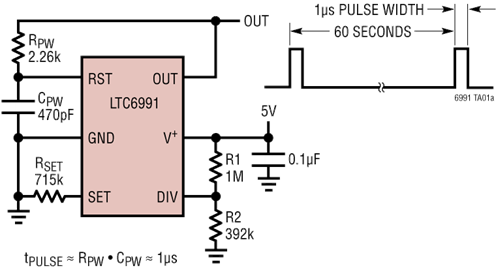

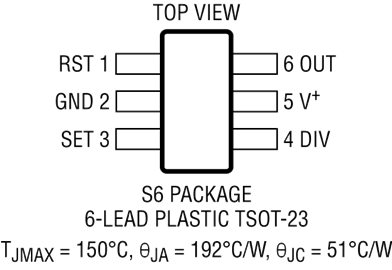

LTC6991引脚功能、电路图:

凌力尔特推出低频时钟芯片 LTC6991

凌力尔特公司(LinearTechnologyCorporation)推出简单和准确的低频时钟芯片LTC6991,该芯片专门为长持续时间定时应用而设计。LTC6991是TimerBloxTM通用型硅定时器件系列的最新成员,它整合了准确的可编程振荡器与精准的电路和逻辑器件。一个极宽的可编程频率范围允许时钟以一个1ms至9.5小时的周期运作。这使LTC6991适用于定时曝光控制计、看门狗定时器和周期性唤醒定时器,而所需的组件和工作量极少。LTC6991可简单地以1至3个电阻器

LTC6991

【用 途】 低频时钟芯片【性能 参数】 采用扁平ThinSOT?和2mmx3mmDFN封装,用2.25V至5.5V的单电源工作,CMOS输出驱动器供应/吸收20mA电流,55uA至80uA电源电流。可简单地以 1 至 3 个电阻器来设置,而最大频率误差保证少于 1.5% 。 【互换

Linear推出纤巧型低频时钟芯片

凌力尔特公司 (Linear Technology Corporation) 推出简单和准确的低频时钟芯片 LTC6991,该芯片专门为长持续时间定时应用而设计。LTC6991 是 TimerBloxTM 通用型硅定时器件系列的最新成员,它整合了准确的可编程振荡器与精准的电路和逻辑器件。这使 LTC6991 适用于定时曝

纤巧型低频时钟芯片(Linear

凌力尔特公司 (Linear Technology Corporation) 推出简单和准确的低频时钟芯片 LTC6991,该芯片专门为长持续时间定时应用而设计。LTC6991 是 TimerBloxTM 通用型硅定时器件系列的最新成员,它整合了准确的可编程振荡器与精准的电路和逻辑器件。这使 LTC6991 适用于定时曝光

简单和准确的低频时钟芯片LTC6991

凌力尔特公司(LinearTechnologyCorporation)推出简单和准确的低频时钟芯片LTC6991,该芯片专门为长持续时间定时应用而设计。LTC6991是TimerBloxTM通用型硅定时器件系列的最新成员,它整合了准确的可编程振荡器与精准的电路和逻辑器件。一个极宽的可编程频率范围允许时钟以一个1ms至9.5小时的周期运作。这使LTC6991适用于定时曝光控制计、看门狗定时器和周期性唤醒定时器,而所需的组件和工作量极少。LTC6991可简单地以1至3个电阻器

纤巧型低频时钟芯片

凌力尔特公司(LinearTechnologyCorporation)推出简单和准确的低频时钟芯片LTC6991,该芯片专门为长持续时间定时应用而设计。LTC6991是TimerBloxTM通用型硅定时器件系列的最新成员,它整合了准确的可编程振荡器与精准的电路和逻辑器件。一个极宽的可编程频率范围允许时钟以一个1ms至9.5小时的周期运作。这使LTC6991适用于定时曝光控制计、看门狗定时器和周期性唤醒定时器,而所需的组件和工作量极少。LTC6991可简单地以1至3个电阻器

Linear推出简单和准确的低频时钟芯片

加利福尼亚州米尔皮塔斯(MILPITAS,CA)–2010年9月2日–凌力尔特公司(LinearTechnologyCorporATION)推出简单和准确的低频时钟芯片LTC6991,该芯片专门为长持续时间定时应用而设计LTC6991是TimerBloxTM通用型硅定时器件系列的最新成员,它整合了准确的可编程振荡器与精准的电路和逻辑器件。一个极宽的可编程频率范围允许时钟以一个1ms至9.5小时的周期运作。这使LTC6991适用于定时曝光控制计、看门狗定时器和周期性唤醒定时器,而所

低频时钟芯片支持从1ms至9.5小时的长持续时间定时

凌力尔特公司 (Linear Technology CorporaTIon) 推出简单和准确的低频时钟芯片 LTC6991,该芯片专门为长持续时间定时应用而设计。LTC6991 是 TimerBlox通用型硅定时器件系列的最新成员,它整合了准确的可编程振荡器与精准的电路和逻辑器件。一个极宽的可编程频率范围允许时钟以一个 1ms 至 9.5 小时的周期运作。这使 LTC6991 适用于定时曝光控制

凌力尔特推出简单和准确的低频时钟芯片LTC6991

性能概要:LTC6991内部振荡器o无晶体o无定时电容器用 1 至 3 个电阻器简单地设定o周期范围:1ms 至 9.5 小时o最大误差 <1.5%具 50% 占空比的方

纤巧型低频时钟芯片支持从 1ms 至 9.5 小时的长持续时间定时

LTC6991 实现了无干扰、首周期准确的启动 (在上电 500μs
