LTC6995是一款硅振荡器,具有1.024ms至9.54小时(29.1μHz至977Hz)的可编程周期范围,专门用于长持续时间定时事件。LTC6995属于TimerBlox 系列多功能硅时序器件。
单个电阻R(SET)可对LTC6995的内部主振荡器频率进行编程设定。输出时钟周期由此主振荡器和内部分频器N(DIV)(可编程为从1到2(21)的八种设置)确定。
当振荡时,LTC6995 产生一个 50% 占空比的方波输出。该器件提供了一种复位功能,用以停止主振荡器并清零内部分频器。取消复位将启动一个完整的输出时钟周期,这适用于可编程上电复位和看门狗定时器应用。
振荡时,LTC6995会生成50%占空比方波输出。复位功能用于停止主振荡器并清除内部分频器。移除复位将启动完整的输出时钟周期,该周期适用于可编程上电复位和看门狗定时器应用。

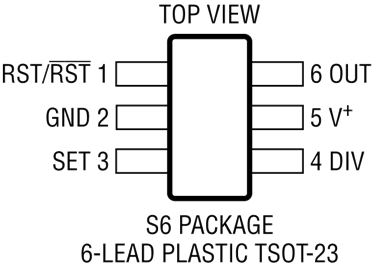

LTC6995具有两个版本的复位功能。LTC6995-1的复位输入高电平有效,而LTC6995-2的复位输入低电平有效。复位时两个版本的输出极性可选。

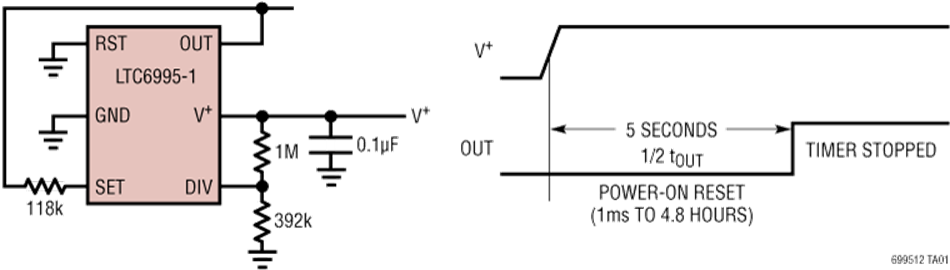

电路图简介: LTC6995 提供了一款简单、准确的低频时钟,该器件可针对长持续时间上电复位和看门狗定时器应用独特地进行配置。在本例中,LTC6995 整合了一个可编程振荡器与高精度电路和逻辑,以实现一个准确的 1s POR。
LTC6995 是TimerBlox® 通用型硅定时器件系列中最新推出的产品,其整合了一个准确的可编程振荡器与高精度电路和逻辑。
