LTC7000/LTC7000-1是一款快速高端N通道MOSFET栅极驱动器，采用高达135V的输入电压工作。它包含一个内部电荷泵，可全面增强外部N通道MOSFET开关性能，使其无限保持导通状态。

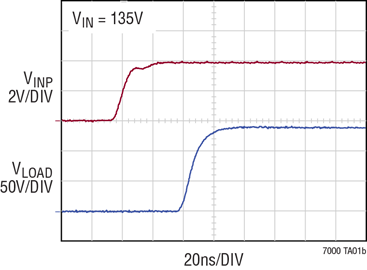

其功能强大的驱动器可在极短的转换时间内轻松驱动大型栅极电容，因而非常适合需要快速导通和/或关断时间的高频开关应用或静态开关应用。
当内部比较器检测到开关电流超过预设电平时，故障标志置位，开关在外部定时电容设置的一段时间后关闭。冷却周期后，LTC7000/LTC7000-1自动重试。
LTC7000/LTC7000-1采用散热增强型16引脚MSOP封装。
| LTC7000 | LTC7000-1 | |
| 封装 | 16引脚MSOP MSE16 | 16引脚MSOP MSE16(12) |
| 高压引脚间距 | 0.157mm | 0.657mm |
| RUN/OVLO/I(SET)/I(MON) 引脚 | 是 | 否 |
应用
