优势和特点
- 独特的对称浮栅驱动器架构
- 高抗扰度,可承受 ±10 V 接地差
- 100 V 最大输入电压(独立于 IC 电源电压)V(CC)
- 5 V ~ 14 V V(CC) 工作电压
- 4 V ~ 14 V 栅极驱动器电压
- 0.8欧姆 下拉, 1.5欧姆 上拉以快速开启/关闭
- 自适应直通保护
- 可调死区时间
- TTL/CMOS 兼容输入
- V(CC) UVLO/OVLO 和浮动电源 UVLO
- 双驱动 N 通道 MOSFET
- 漏极开路故障指示器(VCC UVLO/OVLO、栅极驱动器 UVLO 和热关断)

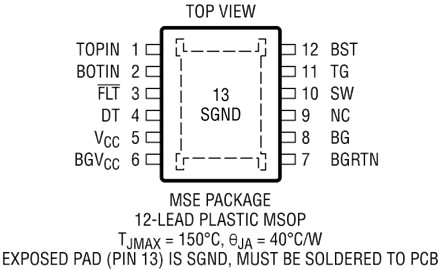

- 提供耐热性能增强型 12 引脚 MSOP
- AEC-Q100 汽车认证正在进行中
产品详情

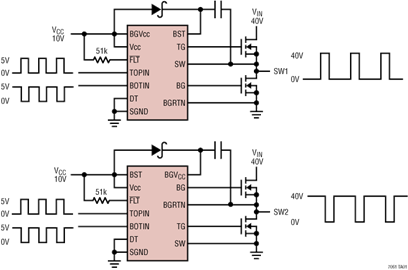

LTC7061驱动两个采用半桥配置的N通道MOSFET,电源电压高达100V。高端和低端驱动器可以驱动具有不同接地基准的MOSFET,提供出色的瞬变抗扰度。
其功能强大的0.8欧姆下拉和1.5欧姆上拉MOSFET驱动器可以使用较大的栅极电容高压MOSFET。其他特性包括UVLO、TTL/CMOS兼容型输入、可调导通/关闭延迟和直通保护。
对于本产品系列中的相似驱动器,请参阅数据手册中的图表。
