LTC7130

采用超低 DCR 检测的 20V、20A 单片式降压型转换器

LTC7130产品信息:

概览

优势和特点

  • 宽 V(IN) 范围:4.5V 至 20V
  • 专为低占空比应用而优化
  • 高效率:达 95%
  • LTC 专有的电流模式架构
  • 高电流并联运行
  • 具温度补偿功能的超低 DCR 检测
  • 可编程输出电流限值
  • 高速差分远端采样放大器
  • ±0.5% 输出电压调节准确度
  • 具软恢复功能的输出短路保护
  • 可编程软起动、跟踪
  • 可编程固定频率:250kHz 至 770kHz
  • 用于降低功耗的 EXTV(CC)
  • 用于指示输出 UV/OV 情况的故障指示器
  • 6.25mm x 7.5mm x 2.22mm BGA 封装

产品详情

LTC 7130 是一款电流模式同步降压型单片式转换器,能够输送高达 20A 连续负载电流。它运用了一种可改善电流检测信号之信噪比的独特架构,因而允许使用一个非常低 DC 电阻功率电感器,以较大限度地提升高电流应用中的效率。另外,该特性还抑制了低 DCR 应用中常见的开关抖动。LTC7130 还具有一个高速差分远端采样放大器和一个可编程电流检测限值,后者的可选范围从 10mV 至 30mV 以设定高达 20A 的输出电流限值。此外,DCR 温度补偿功能精准地限制了整个温度范围内的最大输出电流。

LTC7130 还具有一个保证限值为 ±0.5% 的高精度 0.6V 基准,该基准提供了一个准确的输出电压。5V 至 20V 的输入电压范围可支持多种总线电压和各种类型的电池。

LTC7130 采用可提供符合 SnPb / RoHS 标准之端子涂层的紧凑和扁平 BGA 封装。


应用

  • DSP、FPGA、ASIC 基准设计
  • 电信 / 数据通信系统
  • 分布式高功率密度系统

LTC7130数据手册:

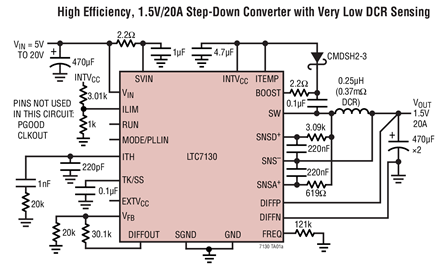

LTC7130引脚功能、电路图:

Linear 推出 20V、20A 单片同步降压型转换器 LTC7130

凌力尔特公司 (Linear Technology Corporation) 推出恒定频率峰值电流模式同步降压型 DC/DC 转换器 LTC7130,该器件提供温度补偿的超低 DCR 电流检测和时钟同步LTC7130 的独特架构减轻了补偿负担,能够直接并联多个 IC,以实现更大的电流能力。该器件还提高了电流检测信号的信噪比,从而允许使用 DC 电阻值非常低的功率电感器,以最大限度提高大电流应用的
