LTC7802

具有扩频模式的40V低IQ、3MHz双通道、两相同步降压型控制器

LTC7802产品信息:

概览

优势和特点

  • 宽输入电压范围:4.5V 至 40V
  • 宽输出电压范围:0.8V 至 99% · V(IN)
  • 低工作 I(Q):14μA (14 V 至 3.3 V,通道 1 接通)
  • 扩频运行
  • R(SENSE) 或 DCR 电流检测
  • 异相控制器减少了所需的输入
  • 电容和电源引起的噪声
  • 可编程固定频率(100 kHz 至 3 MHz)
  • 可锁相频率(100 kHz 至 3 MHz)
  • 轻负载时,可选择连续、脉冲跳跃或低纹波突发模式 操作
  • 极低工作压差:99% 占空比
  • 电源正常输出电压监控器
  • 输出过压保护
  • 内部 LDO 通过 V(IN) 或 EXTV(CC)向栅极驱动供电​
  • 低关断 I(Q):1.5μA
  • 小型 28 引脚 4mm × 5mm QFN 封装

产品详情

LTC7802是一款高性能双通道降压型同步DC/DC开关稳压器控制器,可驱动所有N沟道功率MOSFET级。恒频电流模式架构允许高达3MHz的锁相开关频率。LTC7802可在4.5 V至40V的宽输入电源电压范围内工作。通过使两个控制器输出级异相操作,可较大限度地降低功耗和电源噪声。

极低的空载静态电流可延长电池供电系统的工作运行时间。通过OPTI-LOOP补偿功能,可在宽输出电容和ESR值范围内优化瞬态响应。LTC7802集成了0.8V精密基准电压源和电源良好输出指示器。MODE引脚在轻负载下可选择突发工作模式、脉冲跳跃模式或连续电感电流模式。

此外,LTC7802还具有扩频运行模式,可显著降低输入和输出电源的峰值辐射和传导噪声,因此能够轻松满足电磁干扰(EMI)标准要求。

应用

  • 汽车和运输
  • 工业
  • 军事/航空电子

LTC7802数据手册:

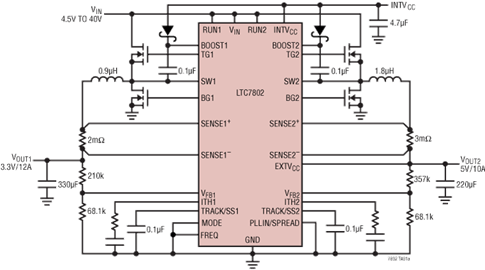

LTC7802引脚功能、电路图:
