LTC7817

40 V、低IQ、3 MHz、三路输出降压/降压/升压同步控制器

LTC7817产品信息:

概览

优势和特点

  • 双通道降压+单通道升压同步控制器
  • 低工作 I(Q):
    • 14μA(14V至3.3,通道1导通)
  • 在整个冷车发动期间输出处于稳压状态(低至1V输入电源电压)
  • 宽偏置输入电压范围:4.5V至40V
  • 降压和升压输出电压高达40V
  • Pass-Thru 工作:用于升压同步MOSFET的100%占空比
  • R(SENSE) 或DCR电流检测
  • 可编程固定频率(100kHz至3MHz)
  • 可锁相频率(100kHz至3MHz)
  • 可选连续、跳脉冲或低纹波突发工作模式(轻负载下)
  • 极低降压压差工作:99%占空比
  • 极低降压工作压差:99% 占空比
  • 低关断 I(Q):1.5μA
  • 小型38引脚5mm × 7mm QFN封装
  • 通过AEC-Q100汽车应用认证

产品详情

LTC7817是一款高性能三路输出(降压/降压/升压)同步DC/DC开关稳压器控制器,可驱动全部N通道功率MOSFET级。其恒频电流模式架构允许高达3 MHz的锁相开关频率。LTC7817可在4.5 V至40V的宽输入电源电压范围内工作。当偏离升压转换器的输出或其他辅助电源时,LTC7817可在启动后以低至1V的输入电源电压运行。

极低的空载静态电流可延长电池供电系统的工作运行时间。OPTI-LOOP 补偿可以在较大的输出电容和ESR值范围内优化瞬态响应。LTC7817具有一个用于降压的精确0.8V基准电压源,一个用于升压的1.2V基准电压源,以及一个电源正常输出指示器。

LTC7817同步升压Pass-Thru功能可将汽车启停应用中的损耗降至最低。

应用

  • 汽车和运输
  • 工业
  • 军事/航空电子

LTC7817数据手册:

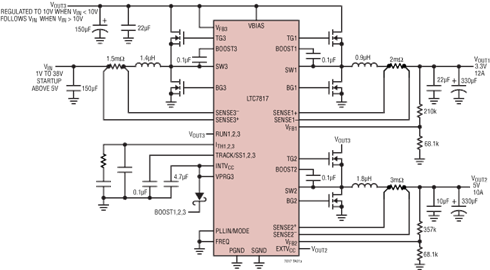

LTC7817引脚功能、电路图:
