LTM2892

SPI / 数字或 I2C μModule 隔离器

LTM2892产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 6 通道逻辑隔离器：3500V(RMS) (持续 1 分钟)
  • UL-CSA 认可文档 ＃E151738
  • 3V 至 5.5V 电源运作
  • 无需外部组件
  • SPI / 数字 (LTM2892-S) 或 I(2)C (LTM2892-I) 选项

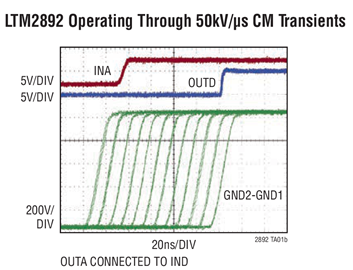

  • 可承受高共模瞬变：50kV/μs
  • 高速操作：
    • 10MHz 数字隔离
    • 4MHz / 8MHz SPI 隔离
    • 400kHz I(2)C 隔离
  • 可在高达 125°C 的温度下操作 (H 级)
  • 1.62V 至 5.5V 逻辑电源用于实现灵活的数字接口
  • 可在隔离势垒两端提供 ±15kV ESD HBM
  • 最大连续工作电压：850V(PEAK)
  • 低电流停机模式 (<10μA)
  • 小外形 (9mm x 6.25mm x 2.91mm) BGA 封装

产品详情

LTM 2892 是一款完整的电流数字 µModule (微型模块) 隔离器。其无需使用外部组件。单独的 3V 至 5.5V 电源负责为数字隔离器的每一侧供电。分离的逻辑电源引脚提供了与 1.62V 至 5.5V 不同逻辑电平的简易连接，这与主电源无关。

模块选项可提供与 SPI (LTM2892-S) 和 I(2)C (LTM2892-I) (仅限主控器模式) 规范的兼容性。

耦合电感器在输入和输出逻辑接口之间提供了 3500V(RMS) 的隔离度。该器件非常适合于那些接地环路断开的系统，可在速度高于 50kV/μs 的大共模瞬变过程中提供不间断的通信。



应用

  • 隔离型 SPI 或 I(2)C 接口
  • 工业系统
  • 测试与测量设备
  • 断开接地环路

LTM2892数据手册：

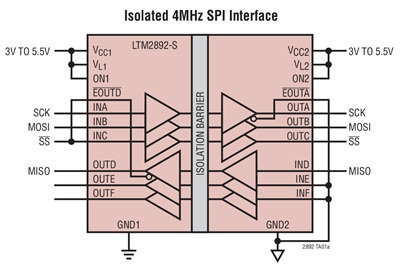

LTM2892引脚功能、电路图：

凌力尔特6通道3500VRMS微型模块隔离器可简化SPI/数字或I2C系统的保护和扩展

凌力尔特公司 (Linear Technology Corporation) 推出 6 通道 SPI / 数字或 I2C µModule (微型模块) 隔离器 LTM2892，适用于 3.3VLTM2892 通过横跨一个隔离 DC 电流 (电位差高达 3500VRM
