LTM2987

16 通道 μModule PMBus 电源系统管理器

LTM2987产品信息:

概览

优势和特点

  • 可对 16 个电源进行排序、修整、裕度调节和监控
  • 管理故障、监视远端采样并建立故障记录
  • 符合 PMBus 标准的命令集
  • 由 LTpowerPlay GUI 提供支持
  • 电源裕度调节或修整准确度达 0.25%
  • 每个通道具有快速 OV/UV 监控器
  • 可协调跨多个 LTC PSM 器件的排序和故障管理
  • 可自动完成至内部 EEPROM 的故障记录
  • 可执行自主型操作并无需额外的软件
  • 内部温度和输入电压监控器
  • 16 个输出电压、2 个输入电压和内部芯片温度的准确监视
  • I(2)C/SMBus 串行接口
  • 可采用 3.3V 或 4.5V 至 15V 电压供电
  • 可编程看门狗定时器
  • 采用 144 引脚 15mm x 15mm BGA 封装

产品详情

LTM 2987是一款 16 通道μModule (微型模块) 电源系统管理器,用于排序、修整 (伺服)、裕度调节、监控、管理故障、提供远端采样和创建故障记录。PMBus 命令支持电源排序、精准负载点电压调整和裕度调节。DAC 采用一种专有软连接算法以较大限度地抑制电源扰动。监控功能包括针对 16 个电源输出通道和 2 个电源输入通道的过压和欠压门限限值,以及过温和欠温限值。可编程故障响应能够利用 “在检测到故障之后执行重试操作” 的选项来停用电源。导致电源停用的故障会自动触发黑匣子 EEPROM 存储器记录故障状态及相关的远端采样。一个内部 16 位 ADC 负责监视 16 个输出电压、2 个输入电压和芯片温度。此外,还可通过配置使奇数通道测量一个电流检测电阻器两端的电压。一个可编程看门狗定时器用于监视微处理器运作的失速状态,并在必要时使微处理器复位。单线式总线可跨多个 LTC 电源系统管理 (PSM) 器件实现电源同步。配置 EEPROM 支持自主型操作,并不需要额外的软件。



应用

  • 计算机和网络服务器
  • 工业测试和测量
  • 高可靠性系统
  • 医疗成像
  • 视频

LTM2987数据手册:

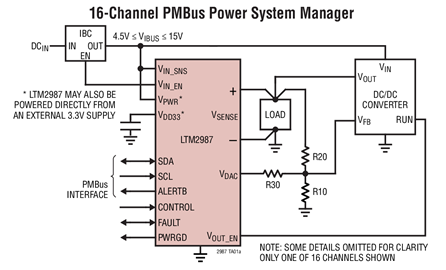

LTM2987引脚功能、电路图:

Linear推出 16 通道μModule PMBus 电源系统管理器 LTM2987

凌力尔特公司 (Linear Technology Corporation) 推出高集成度的 16 通道微型模块 ( Module ) PMBus 电源系统管理器 LTM2987,该器件为模拟电源系统增加了丰富的数字控制和监视功能
