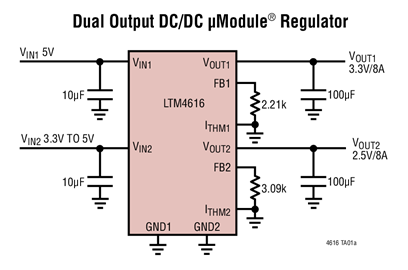

LTM 4616 是一款完整的双通道、两相、每通道 8A 输出、开关模式 DC/DC 电源稳压器系统，采用 15mm x 15mm 表面贴装型 LGA 或 BGA 封装。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4616 的工作输入电压范围为 2.7V 至 5.5V，可支持两个位于 0.6V 至 5V 电压范围之内的输出 (各由单个外部电阻器来设定)。该高效率设计为每个输出提供了高达 8A 的连续电流 (峰值为 10A)。仅需采用大容量的输入和输出电容器 (视纹波要求而定)。该器件还能够针对一个高达 16A 的两相单路输出进行配置。
两个扁平的封装能够利用 PC 板背面上的未用空间，以实现高密度负载点调节。

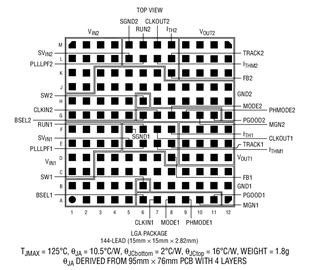

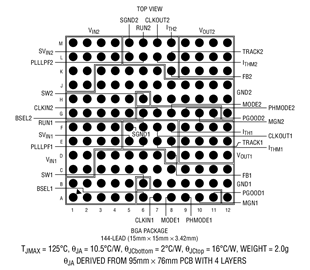

故障保护功能包括过压保护、过流保护和热停机。该电源模块采用节省空间和耐热增强型的 15mm x 15mm x 2.82mm LGA 和 15mm x 15mm x 3.42mm BGA 封装。LTM4616 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。
输入和输出的不同组合
| 输入数目 | 输出数目 | I(OUT) (最大值) |
| 2 | 2 | 8A, 8A |
| 2 | 1 | 16A |
| 1 | 2 | 8A, 8A |
| 1 | 1 | 16A |
简介：LTM4616是一种集开关控制器和功率MOSFET、电感器、电容器等支持元件于同一封装内的DC/DC稳压器μModule，可提供双8A/单16A输出。多个LTM4616可以级联应用多相操作，提供更大的输出电流。本文介绍了LTM4616的结构、功能特点及其应用电路。 关键词：LTM4616；双相DC/DC
LTM4616是一种集开关控制器和功率MOSFET、电感器、电容器等支持元件于同一封装内的DC/DC稳压器μModule，可提供双8A/单16A输出。多个LT
凌力尔特公司(LinearTechnologyCorporation)推出采用纤巧表面贴装封装的完整双路DC/DC微型模块(uModule )稳压器系统LTM4616。通过在多相配置中共享每路输出的电流，LTM4616能在每路电流高达8A时调节两路&nbs
凌力尔特公司(LinearTechnologyCorporation)推出采用纤巧表面贴装封装的完整双路DC/DC微型模块(uModule)稳压器系统LTM4616。通过在多相配置中共享每路输出的电流，LTM4616能在每路电流高达8A时调节两路0.6V至5V的输出电压，或在电流高达16A时调节单路输出电压。LTM4616能用范围为2.375V至5.5V(最大值为6V)的两个不同输入电源轨工作，或将输入引脚连到一起，用一个输入电源工作，这增强了LTM4616的通用性。这个完整的DC/DC系统解决
凌力尔特公司(Linear Technology Corporation)推出采用纤巧表面贴装封装的完整双路DC/DC微型模块(uModule)稳压器系统LTM4616。通过在多相配置中共享每路输出的电流，LTM4616能在每路电流高达8A时调节两路0.6V至5V的输出电压，或在电流高达16A时调节单路输出电压。LTM4616能用范围为2.375V至5.5V(最大值为6V)的两个不同输入电源轨工作
Linear公司的LTM4616是双路2相开关模式DC/DC功率稳压器系统,每路可提供8A的电流或单路提供16A电流.LTM4616集成了开关控制器,功率FET,电感和所有支持的元件.输入电压从2.375V到5.5V,输出电压范围从0.6V到5V,电压的设定由外接单一电阻确定.可广泛应用在通信,网络和工业设备,存储和ATCA,PCIExpress卡以及以电池为能源的设备.本文介绍了LTM4616的主要性能
该电路示出了一款基于超级电容器的电源后备系统，该系统采用了 LTC3625 超级电容充电器、一个使用 LTC4412 PowerPath 控制器的自动电源交叉开关、以及一个 LTM4616 双通道输出
