LTM4620

双通道 13A 或单通道 26A DC/DC μModule 稳压器

LTM4620产品信息:

概览

优势和特点

  • 完整的独立型双通道输出电源
  • 双通道 13A 或单通道 26A 输出
  • 宽输入电压范围:4.5V 至 16V
  • 输出电压范围:0.6V 至 2.5V
  • ±1.5% 的最大总 DC 输出误差
  • 采用多个 LTM4620 可实现多相均流 (高达 100A)
  • 差分远端采样放大器
  • 电流模式控制 / 快速瞬态响应
  • 可调开关频率
  • 过流折返保护
  • 频率同步
  • 内部温度检测二极管输出
  • 输出过压保护
  • 耐热性能增强型 (15mm x 15mm x 4.41mm) LGA 封装和 (15mm x 15mm x 5.01mm) BGA 封装

产品详情

LTM 4620 是一款完整的双通道 13A 输出开关模式 DC/DC 电源。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4620 可在一个 4.5V 至 16V 的输入电压范围内运作,支持两个输出电压范围均为 0.6V 至 2.5V (由单个外部电阻器来设定) 的输出。该器件的高效率设计能够为每个输出提供 13A 的连续电流。仅需少量的输入和输出电容器。

这款器件支持频率同步、多相操作、突发模式 (Burst Mode ) 操作以及用于电源轨排序的输出电压跟踪功能,并具有一个负责监视器件温度的内置温度二极管。高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应,而并未牺牲稳定性。

故障保护功能包括过压和过流保护。该电源模块采用专有的节省空间和耐热性能增强型 15mm x 15mm x 4.41mm LGA 封装和 15mm x 15mm x 5.01mm BGA 封装,带有集成型顶端散热器。LTM4620 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。


Applications

  • 电信和网络设备
  • 存储和 ATCA 卡
  • 工业设备

LTM4620数据手册:

LTM4620引脚功能、电路图:

凌力尔特推出DC/DC微型模块降压型稳压器LTM4620

9 月 10 日– 凌力尔特公司 (Linear Technology Corporation) 推出每输出 13A 的双输出或 26A 单输出DC/DC 微型模块 (μModule) 降压型稳压器 LTM4620LTM4620 是一款完整的 DC/DC

集成了散热器的双输出 13A 或单输出 26ADC/DC µModule 降压型稳压器提供高达 10

凌力尔特公司 (Linear Technology Corporation) 推出每输出 13A 的双输出或 26A 单输出 DC/DC微型模块 (µModule®) 降压型稳压器 LTM4620LTM4620 是一款完整的

凌力尔特集成散热器的 DC/DC Module 降压型稳压器提供高达 26A 电流

凌力尔特公司 (Linear Technology Corporation) 推出每输出 13A 的双输出或 26A 单输出 DC/DC 微型模块 ( Module ) 降压型稳压器 LTM4620,当LTM4620 是一款完整的 DC/DC 稳压器系统,采用 15mm x 15

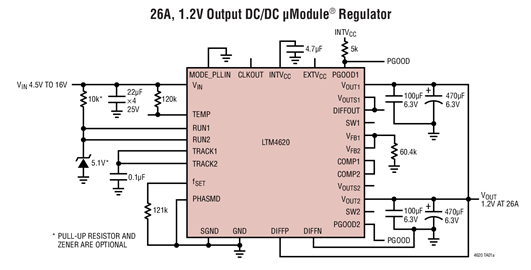

LTM4620 26A、1.2V输出DC/DCμModule稳压器

LTM4620是一款完整的双通道13A输出开关模式DC/DC电源。封装中内置了开关控制器、功率FET、电感器和所有的支持组件。LTM4620可在一个4.5V至16V的输入电压范围内运作,支持两个输出电压范围均为0.6V至2.5V(由单个外部电阻器来设定)的输出。该器件的高效率设计能够为每个输出提供13A的连续电流。

LTM4620双通道13A稳压器电路图

本文介绍的为一款LTM4620双通道13A稳压器电路图。该电路示出了 LTM4620 μModule 稳压器在双输出设计中的简化方框图。该器件的

LTM4620双通道13A稳压器设计电路图

本文介绍的为一款LTM4620双通道13A稳压器电路图。该电路示出了 LTM4620 μModule 稳压器在双输出设计中的简化方框图。该器件的

集成了散热器的双输出 13A 或单输出 26ADC/DC μModule 降压型稳压器

凌力尔特公司 (Linear Technology Corporation) 推出每输出 13A 的双输出或 26A 单输出 DC/DC微型模块 (µModule®) 降压型稳压器 LTM4620

集成了散热器的双输出 13A 或单输出 26A DC/DC μModule 降压型稳压器提供高达 100A

LTM4620 是一款完整的DC/DC 稳压器系统,采用15mm x 15mm x 4.41mm LGA 封装,包括电感器、
