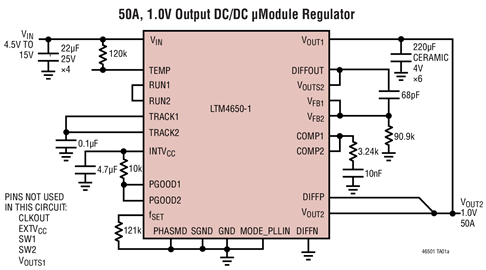

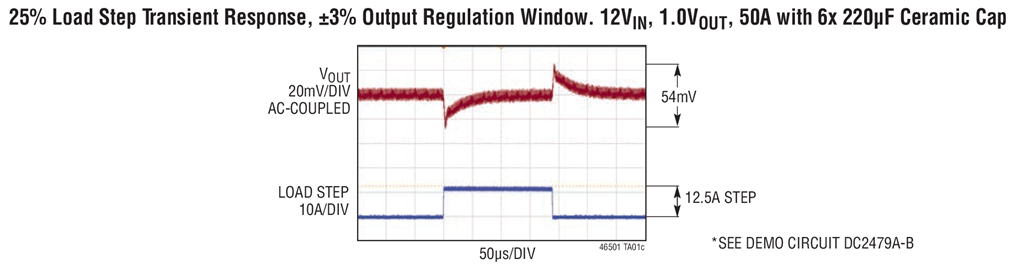

LTM 4650-1A / LTM4650-1B 是一款双通道 25A 或单通道 50A 输出降压型 μModule (电源模块) 稳压器，其具有 ±0.8% (LTM4650-1A) 和 ±1.5% (LTM4650-1B) 的总 DC 输出误差以及 ±3% 的瞬态输出误差。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。当为 FPGA、ASIC 和处理器供电时，外部补偿可实现快速瞬态响应以较大限度地减小输出电容。利用同步多相并联均流，6 个 LTM4650-1 器件能够提供高达 300A。LTM4650-1 采用 16mm x 16mm x 5.01mm BGA 封装，具有 SnPb (BGA) 或符合 RoHS 标准的端子涂层。
| V(IN)范围 | V(OUT)范围 | 补偿 | DC V(OUT) 准确度 | |
| LTM4650 | 4.5V至 15V | 0.6V 至1.8V | 内部 | 1.5% |
| LTM4650-1B | 4.5V 至15V | 0.6V 至 1.8V | 外部 | 1.5% |
| LTM4650-1A | 4.5V 至 15V | 0.6V 至 1.8V | 外部 | 0.8% |
| LTM4650A | 4.5V 至16V | 0.6V至 5.5V | 内部 | 1% |
| LTM4650A-1 | 4.5V 至16V | 0.6V至5.5V | 外部 | 1% |
