LTM4676A产品信息：

概览

优势和特点
产品详情

优势和特点

订购定制程序器件
双通道、快速、模拟环路 (具有用于控制和监视的数字接口)
宽输入电压范围：4.5V 至 26.5V
输出电压范围：0.5V 至 5.5V
在整个温度范围内具有 ±0.5% 的最大 DC 输出误差
在 10A 负载条件下具有 ±2.5% 的电流回读准确度
符合 400kHz PMBus 标准的 I(2)C 串行接口
集成型 16 位得尔塔西格马 ADC
支持高达 125Hz 的远端采样轮询速率
恒定频率电流模式控制
可对多个模块进行并联和均流
支持所有的 7 位从地址
与双通道 18A LTM4677 引脚兼容
16mm x 16mm x 5.01mm BGA 封装
下载 LTpowerPlay 软件

可读数据：

输入和输出电压、电流和温度
运行峰值、正常运行时间、故障和报警
具 ECC 的内置 EEPROM 故障日志记录

可写数据和可配置参数：

输出电压、电压排序和裕度调节
数字软起动 / 停止斜坡
过压 / 欠压 / 过热 (OV/UV/OT)、欠压闭锁 (UVLO)、频率和调相

产品详情

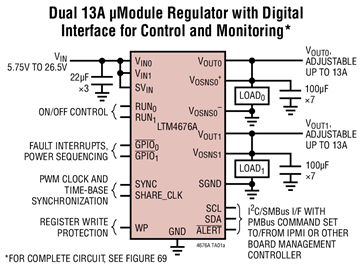

LTM 4676A 是一款双通道 13A 或单通道 26A 降压型 μModule (微型模块) DC/DC 稳压器，其具有 40ms 的接通时间。该器件拥有通过 PMBus (一种基于 I(2)C 的开放标准数字接口协议) 实现的远程可配置性及电源管理参数的遥测监控功能。LTM4676A 包括快速模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

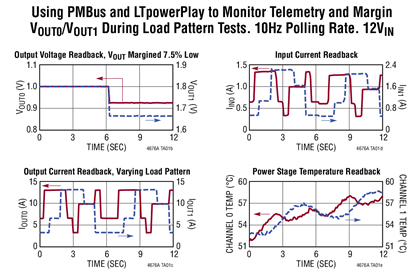

LTM4676A 的两线式串行接口允许以可编程摆率和排序延迟时间对输出进行裕度调节、调谐以及斜坡上升和下降。输入和输出电流及电压、输出功率、温度、正常运行时间和峰值是可读的。在启动时，输出电压、开关频率和通道相位角分配可利用引脚搭接电阻器来设定。可提供 LTpowerPlay GUI 和 DC1613 USB 至 PMBus 转换器以及演示套件。

LTM4676A 与 LTM4676 版本引脚兼容并具改进的性能。

应用

原型设计、生产和实地环境中的系统优化、特性分析和数据挖掘

Linear采用 13A 至 100A 数字接口 μModule 稳压器: Linear推出双通道 13A 或单通道 26A、可均流高达 100A 的微型模块 (Module®) 降压型 DC/DC 稳压器 LTM4676A，该器件具 PMBus 串行数字接口。LTM4676A µModule 稳压器具有 70ms 上电时间、8ms ADC 遥测更新速率和符合 400k
Linear 推出采用 13A 至 100A 数字接口 μModule 稳压器 LTM4676A: 凌力尔特公司 (Linear Technology Corporation) 推出双通道 13A 或单通道 26A、可均流高达 100A 的微型模块 ( Module ) 降压型 DC/DC 稳压器 LTM4676ALTM4676A Module 稳压器具有 70ms 上电时间
采用 13A 至 100A 数字接口 μModule 稳压器实现更快的系统启动时间和电源分析: (Linear Technology Corporation) 推出双通道 13A 或单通道 26A、可均流高达 100A 的微型模块 (μModule®) 降压型 DC/DC 稳压器 LTM4676A
