可读数据：
可写数据和可配置参数：
LTM4686 是一款双通道 10A (峰值 12A) 或单通道 20A (峰值 24A) 降压型 µModule (微型模块) DC/DC稳压器，开启时间为 39ms 。该器件具有远程可配置性，并且能够通过 PMBus (基于开放标准 I(2)C 的数字接口协议) 对电源管理参数进行遥测监视。LTM4686 包含快速模拟控制环路、精准混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

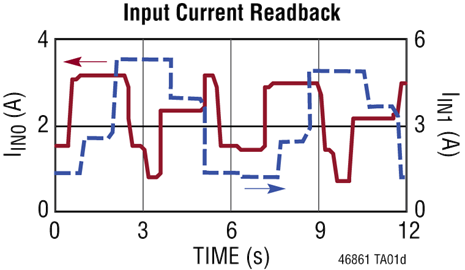

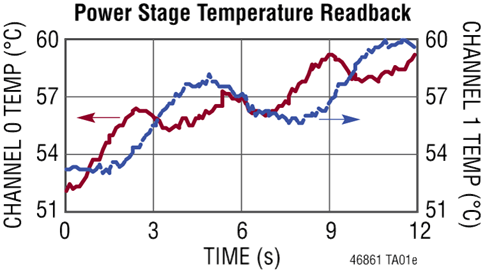

LTM4686 的二线式串行接口实现了电压裕量调整和排序，并支持遥测回读电流、电压、功率、温度、正常运行时间和峰值。引脚搭接电阻器可配置启动设置。提供了 LTpowerPlay GUI、DC1613 USB 至 PMBus 转换器、DC2086 编程适配器和演示套件。运行电压为 5V(IN) 或向 SV(IN) 引脚提供 5VAUX 的应用应当使用 LTM4686-1。否则使用 LTM4686。
LTM4686 采用不含铅并且符合 RoHS 指令的 16mm × 11.9mm × 1.82mm LGA 封装。
应用
