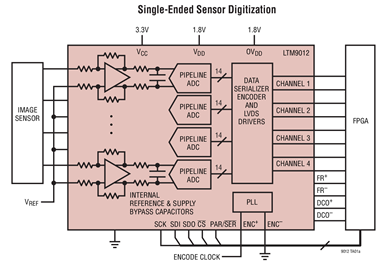

LTM 9012 是一款 4 通道、同时采样 14 位 μModule 模数转换器 (ADC)，具有集成型固定增益差分 ADC 驱动器。低噪声放大器适合单端驱动和脉冲串信号 (例如：成像应用)。每个通道在驱动器输出与 ADC 输入之间包括一个低通滤波器。
DC 规格包括在整个温度范围内的 ±1.2LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 1.2LSB(RMS)。
数字输出为串行 LVDS，每个通道一次输出两个位 (“双线道” 模式)。在较低采样速率条件下提供了每个通道一次输出一个位的选项 (“单线道” 模式)。LVDS 驱动器具有任选的内部终端和可调的输出电平，以确保干净的信号完整性。
可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC(+) 和 ENC(-) 输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
【用 途】 模数转换器【性能 参数】 采用BGA封装，14位、125MSPs低功率ADC，固定增益、差分ADC驱动器，增益=10V/V或20dB(适用于单端信号)，68.3dBSNR，78dBSFDR，低功耗：每通道318mW，全集成型四通道数字转换器。 引脚排列图：
2012 年 4 月 25 日– 凌力尔特公司 (Linear Technology Corporation) 推出 4 通道 14 位、125Msps微型模块 (μModule) 模数转换器 (ADC) LTM9012
凌力尔特公司 (Linear Technology Corporation) 推出 4 通道 14 位、125Msps 微型模块 (µModule®) 模数转换器 (ADC) LTM9012
凌力尔特公司 推出 4 通道 14 位、125Msps 微型模块 (µModule®) 模数转换器 (ADC) LTM9012，该器件集成了固定增益驱动器、无源滤波和旁路电容。
凌力尔特公司 推出 4 通道 14 位、125Msps 微型模块 (µModule®) 模数转换器 (ADC) LTM9012，该器件集成了固定增益驱动器、无源滤波和旁路电容。
