LTP5902-IPM 数据手册-pdf中文资料-产品介绍及应用电路

LTP5902-IPM产品信息：

概览

优势和特点
产品详情

优势和特点

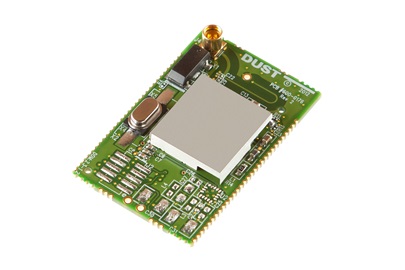

具 MMCX 天线连接器的 37mm x 24mm PCBA 模块
集成了 2.4GHz、IEEE 802.15.4e 片内系统，连同嵌入式 SmartMesh 网络软件
>99.999% 的网络可靠性 (在最苛刻的 RF 环境中得以实现)
<50μA 的路由节点

在 SmartMesh IP 网络中充当一个无线节点、EManager 或接入点节点
这些产品含有加密信息。有可能受到进口 / 出口限制条例的管制

产品详情

SmartMesh IP 无线传感器网络是自我管理式的低功率互联网协议 (IP) 网络，其采用被称为“Mote”的无线节点构建而成。LTP(TM)5902-IPM 是 Eterna 系列 IEEE 802.15.4e 解决方案中具内置片式天线的印刷电路板组件 (PCBA) 产品，其运用了一种高度集成的低功率无线电设计，以及一个运行 SmartMesh IP 嵌入式网络软件的 ARM Cortex-M3 32 位微处理器。占板面积为 37mm x 42mm 的 LTP5902-IPM 专为表面贴装型装配而设计。

借助 SmartMesh IP 时间同步网络，网络中的所有节点皆可传送、供应或终止数据，并能在采用电池供电的情况下工作多年。SmartMesh IP 是一种高度灵活的网络，其在一个易于集成的平台上具有经过验证的可靠性和低功耗性能。

LTP5902-IPM在 SmartMesh IP 网络中的运行方式由选择加载的 SmartMesh IP网络软件决定： SmartMesh IP 网络中的无线节点、EManager、接入点节点。与 LTP5902-IPM 一起提供的 SmartMesh IP 软件经过了全面的测试与验证，而且可以很容易地通过一个软件应用程序接口进行配置。一旦您已经购买了 SmartMesh IP 产品，即可通过您的 myLinear 帐户下载 SmartMesh IP 堆栈二进制文件。请在这里填写一张申请表以启用访问。

LTP5902IPC-IPMA 硬件的引脚信号传输运行方式由加载的软件决定，并在下面的产品手册中详细说明：

LTP5902-IPM	=	LTP5902IPC-IPMA 硬件	+	SmartMesh IP 节点软件	→	LTP5902-IPM 产品手册
LTP5902-IPR	=	LTP5902IPC-IPMA 硬件	+	SmartMesh IP EManager 软件	→	LTP5902-IPR 产品手册
LTP5902-IPA	=	LTP5902IPC-IPMA 硬件 hardware	+	SmartMesh IP 接入点软件	→	LTP5902-IPA 产品手册

网络特点
特点	优势
>99.999% 的网络可靠性	可避免发生其他无线网络常见的通信信号丢失
经过 NIST 认证的 AES-128 位加密	利用端到端加密、消息完整性检查和设备认证对数据提供保护
可扩展	采用时隙化通道跳频协议以避免发生网络内冲突，从而实现扩展性的较大化，并尽量地减少由于拥塞所引起的高耗电和高延迟的传输重试。
双向通信	非常适合监视和控制应用
每个节点每秒最多传送 10 条消息	时隙化通信可避免争用。该数据速率包含了用于包重试的内置裕度。

器件特点
特点	优势
业界较领先的低功耗无线电技术	4.5mA 以接收一个数据包 5.4mA 以发送 (在 0dBm) 9.7mA 以发送 (在 8dBm)
预先设计的 RF	RF 组件包括一个片内功率放大器并专为实现优化性能进行了预调谐 (包括温度补偿)，从而节省了开发时间。
RF 模块化认证	在美国、加拿大、欧盟 (EU)、澳大利亚 / 新西兰、印度、日本、韩国、中国台湾进行了预先认证。
支持能量收集	非常低功率设计使得节点可采用多种能量收集器来供电。点击这里以查看一款由室内光供电的 SmartMesh IP 节点的演示电路。
集成型温度传感器	精准型温度传感器直接集成在节点之中。

应用

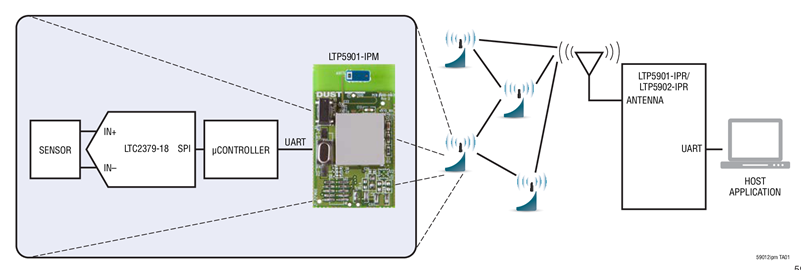

SmartMesh IP 非常适合无线工业物联网 (IoT) 应用。如需更多地了解 SmartMesh 应用，请点击这里。
