首页>IC索引

ltc3406-1.2

采用 ThinSOT 封装的 1.5MHz、600mA 同步降压型稳压器

ltc3406-1.2产品信息:

概览

优势和特点

  • 高效率:达 90%
  • 非常低的静态电流:仅 20μA
  • 在 V(IN )= 3V 时的输出电流为 600mA
  • 2.5V 至 5.5V 输入电压范围
  • 1.5MHz 恒定频率操作
  • 无需肖特基二极管
  • 停机模式吸收 < 1μA 的电源电流
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 过热保护
  • 外形扁平 (仅高 1mm) 的 ThinSOT 封装

产品详情

LTC 3406-1.2 是一款高效率、单片式、同步降压型稳压器,其采用了一种恒定频率、电流模式架构。操作期间的电源电流仅为 20μA,并在停机模式中降至 <1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3406-1.2 非常适合由单节锂离子电池供电的应用。100% 占空比提供了低压差操作,从而可延长便携式系统中的电池使用寿命。自动突发模式 (Burst Mode ) 操作进一步提高了轻负载条件下的效率。

开关频率在内部设定为 1.5MHz,因而允许使用小的表面贴装型电感器和电容器。内部同步开关提高了效率并免除了增设外部肖特基二极管的需要。LTC3406-1.2 采用外形扁平 (仅高 1mm) 的 ThinSOT 封装。

V(OUT)F(SW)特点
LTC3406可调1.5MHz突发模式
LTC3406-1.21.2V1.5MHz突发模式
LTC3406-1.51.5V1.5MHz突发模式
LTC3406-1.81.8V1.5MHz突发模式
LTC3406B可调1.5MHz突发模式停用
LTC3406B-1.21.2V1.5MHz突发模式停用
LTC3406B-2可调2.25MHz突发模式停用
LTC3406A可调1.5MHz低纹波突发模式
LTC3406AB可调1.5MHz突发模式停用
LTC3406AB-2可调2.25MHz突发模式停用

应用

  • 蜂窝电话
  • 个人信息设备
  • 无线和 DSL 调制解调器
  • 数码相机
  • MP3 播放机
  • 便携式仪器

ltc3406-1.2数据手册:

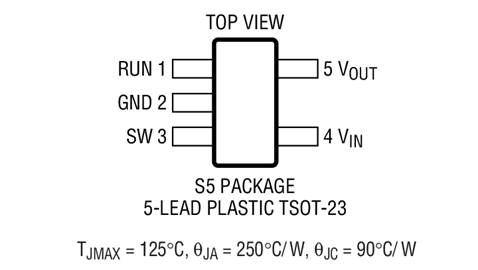

ltc3406-1.2引脚功能、电路图:

LTC3406-1.2

【用 途】 降压型稳压器【性能 参数】 采用SOT-5封装。2.5V-5.5v输入电压范围,效率高:可达90%,极低的静态电流:只有20&mICro;a600ma输出电流,1.5mHz恒定频率工作。 引脚排列图:【互换 兼容】

LN2406

Iout=600mA,最大效率=96%【互换 兼容】LTC3406

REF1004C-1.2

【用 途】 微功耗电压参考源 【性能 参数】初始精度=4mV;最大工作电流=10uA;低动态电阻;长期温度稳定性能优良;8脚SOIC封装;1.2V微功耗电压参考。

LM4041EIM3X-1.2

【用 途】 【性能 参数】【互换 兼容】

LT3022-1.2

【用 途】 低压差线性稳压器【性能 参数】 采用16引脚(5mmx3mm)DFN封装和MSOP封装。采用低至 0.9V 的单输入工作电源。该器件可提供高达 1A 的输出电流和 145mV 的典型压差电压。稳压器利用小至 10μF 的低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应。包括

LM385-1.2

【用 途】 基准电源 【性能 参数】TO-92 3脚封装,稳定电压=1.2V。

AMS285-1.2

【用 途】 【性能 参数】【互换 兼容】

AMS3100-1.2

【用 途】 【性能 参数】【互换 兼容】

AMS385-1.2

【用 途】 【性能 参数】【互换 兼容】

LM285-1.2

【用 途】 【性能 参数】【互换 兼容】
