CYG507 压力传感器 双桥传感器
- 产品品牌：双桥传感器
- 产品类别：压力传感器
- 产品型号：CYG507
详细信息
CYG507齐平封装微型高频动压传感器描述
标称尺寸外径8mm的微型微压传感器是专为空气动力学研究流场分布设计的，它特别适用于模型尺寸较厚或模型中空的实验工况。传统的用毛细管引出压力用扫描阀巡测的方式，因毛细管频响的损失而测得的为稳态流场分布。现场直接布置微型传感器的方法可获得精确的动态流场分布。
CYG507的压力敏感元件采用先进的MEMS技术设计与制造。采用CAD技术的力敏结构与版图设计优化了力学模型、双岛膜结构（低微压）和梁膜岛复合结构（超微压）使得压力敏感元件实现了低量程、高灵敏度和优良线性度的统一兼得，应力互补设计和无应力微封装技术实现了量程下的良好稳定性。
CYG507为表差压型，有探针型和螺纹安装式两种外形。探针型产品量程2.5kpa以上的外径为6mm，2.5kpa以下的量程的外径为8mm，长度均为18mm，螺纹型的螺纹为M10×1。外形见附图。
CYG507采用敏感元件反面承压，因此它有优良的介质兼容性。CYG507采用准齐平无管腔的封装设计，因此有优良的动态特性，可用频率即使是最低量程500pa的品种可达1000Hz以上。
CYG507的可选量程为0.5、1、1.6、2.5、4、10、16、25kpa。
CYG507齐平封装微型高频动压传感器性能指标参数
| 指标/档级 | 非线性精度 ±%FS | 迟滞重复性 %FS | 零位温度系数 ×10(-4)FS /℃ | 灵敏度温度系数 ×10(-4)FS /℃ | 零位时漂 ＜mv/8h |
| JA | 0.5 | 0.2 | 5 | 5 | 0.3 |
| JB | 0.2 | 0.2 | 3 | 3 | 0.2 |
满量程输出： 最小值20mv 典型值60mv 最大值100mv
输入输出阻抗：最小值2 k欧姆 典型值5 k欧姆 最大值8k欧姆
输入工作电流：2mA或1.5mA
工作温度范围：-40℃～+105℃
补偿温度范围：-10℃～+60℃
过载能力： 额定量程的300%

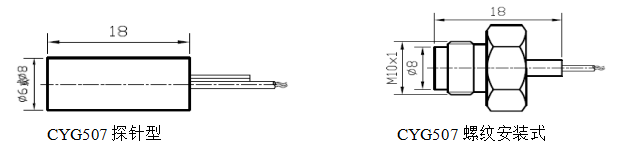

外形尺寸图：
