- 产品品牌：尚测科技
- 产品类别：扭矩传感器
- 产品型号：SC-T3
详细信息
SC-T3 静态扭矩传感器特性
电阻应变式原理，精度高，性能稳定可靠。
大量程扭矩测量，安装使用方便。
一端为键(或内四方键)连接，一端为法兰盘连接。
适用于各种需要进行大量程静态扭矩测量的场合。

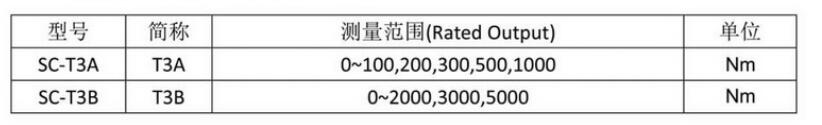

| 型号 | 简称 | 测量范围 | 单位 |
| SC-T3A | T3A | 0~100,200,300,500,1000 | Nm |
| SC-T3B | T3B | 0~2000,3000,5000 | Nm |

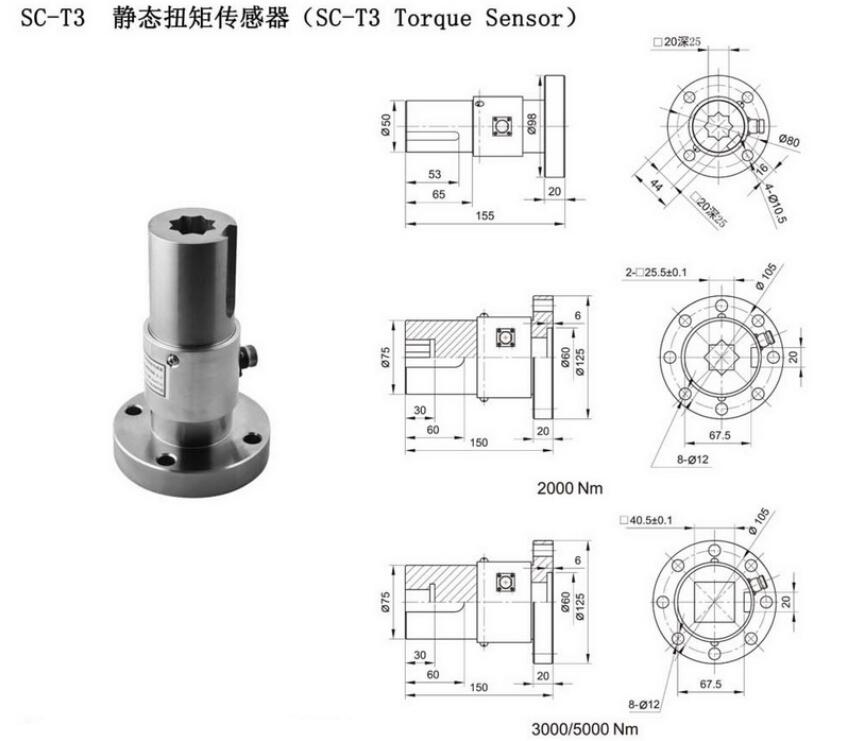

SC-T3 静态扭矩传感器尺寸外形图
SC-T3 静态扭矩传感器主要技术指标
输出灵敏度(Rated Output): 1~ 2.0mV/V
非线性(Nonlinearity):±0. 1%;±0. 3%;±0.5%FS
滞后(Hysteresis) :±0. 1%;±0.3%;±0.5%FS
重复性( Repeatability) :±0. 1%;±0.3%;±0.5%FS
工作温度(Operating Temperature): -35~ +80℃
温度补偿范围(Compensated Temperature): 室温~ +60℃
零点温度影响(Temperature Effect On Zero):±0. 1%FS/10℃
激励电压(Excitation): 5V DC~12V DC
绝缘电阻(Insulation Resistance): 2000MΩ /100V DC
输入电阻(Input Resistance): 700±10/350±10Ω
输出电阻(Output Resistance): 700±5/350±5
零点输出(Zero Output): 0~±1%FS
过载(0verload Capacity): 120%FS

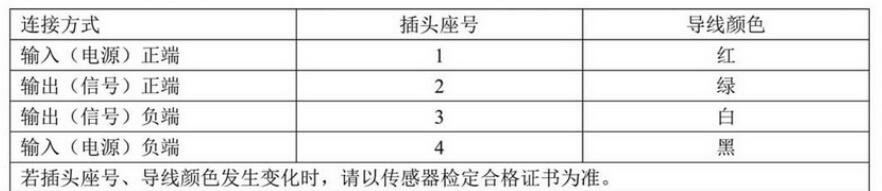

SC-T3 静态扭矩传感器默认电气连接方式
| 连接方式 | 插头座号 | 导线颜色 |
| 输入（电源）正端 | 1 | 红 |
| 输出（信号）正端 | 2 | 绿 |
| 输出（信号）负端 | 3 | 白 |
| 输入（电源）负端 | 4 | 黑 |
| 若插头座号、导线颜色发生变化时，请以传感器检定合格证书为准 | ||
SC-T3 静态扭矩传感器定制选项
传感器量程:根据实际使用要用到的量程提出需求。
出线方式:直接出线，航空插头出线方式可选。
搭配放大器及仪表，可实现电压电流信号、数字显示、串口通信等功能。
可接受委托进行其他环境试验、检定、测试及认证。
如以上参数不能满足要求，可按实际需求定制，请来电咨询。
SC-T3 静态扭矩传感器应用场景

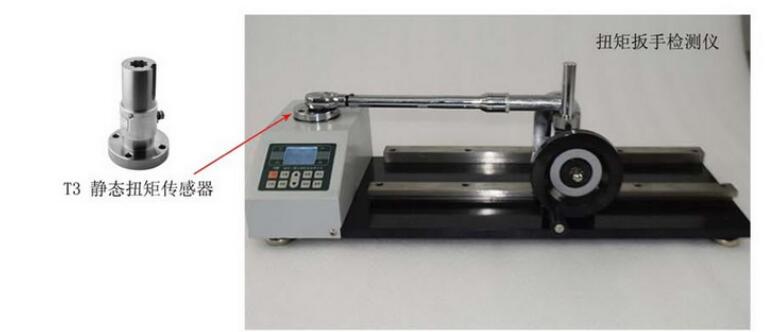

各种静态扭矩测试场合，用于扭矩测试角度小于180°以内的场合。各类汽车零部件的扭矩测试。
