- 产品品牌：尚测科技
- 产品类别：扭矩传感器
- 产品型号：SC-DT2
详细信息

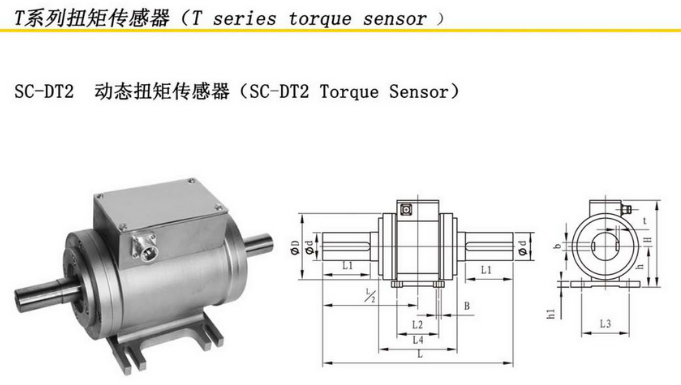

SC-DT2 动态扭矩传感器描述
电阻应变式原理，结合电子技术，实现非接触电源供电与信号输出。
适用于动、静扭矩测量，允许工作转速不大于10000r/min。
可测量正反两方向扭矩。转速输出信号为频率信号，与专用仪表配套可显示功率。
频率信号输出，抗干扰能力强，性能稳定可靠，使用寿命长。
输出频率信号幅度可选择: 0 5V电平的方波信号或集电极开路输出。
扭矩频率输出范围: 10±5KHZ (正反向)。
零转矩: 10KHZ ±20HZ。
既可测静态扭矩又可测动态扭矩，两端为轴键连接，安装使用方便。
型号 | SC-DT2 |
简称 | DT2 |
测量范围 | 0~,5,10,20,50,100,200,300,500,1000,2000,3000,5000,10000 |
单位 | Nm |
转速范围（r/min） | ≤10000 |
维护周期（万转） | 1500 |
SC-DT2 动态扭矩传感器技术参数
输出信号：扭矩: 10± 5KHZ 转速： 60PLS/r (转速≤5000r/min) ； 30PLS/r (5000r/min<转速< 10000r/min)
非线性：±0. 1%;±0.3%;±0.5%FS
滞后：±0. 1%；±0.3%;±0.5%FS
重复性：±0. 1%；±0.3%；±0.5%FS
工作温度：- 10~ +60℃
温度补偿范围： 室温~+60℃
零点温度影响：±0. 1%FS/10℃
激励电压：15V DC
绝缘电阻：2000MΩ /100V DC
输入电阻： 700±10/350±10Ω
输出电阻：700±5/350±5Ω
零点输出： 0~±1%FS
过载：120%FS
SC-DT2 动态扭矩传感器默认电气连接方式
连接方式 | 插头座号 / 导线颜色 |
输入（电源）正端 | 1 / 红 |
输出（信号）正端 | 2 / 绿 |
输出（信号）负端 | 3 / 白 |
输入（电源）负端 | 4 / 黑 |
若插头座号、导线颜色发生变化时，请以传感器检定合格证书为准 | |
SC-DT2 动态扭矩传感器定制选项
（若以上常规传感器无法满足使用要求时参考）
传感器量程：根据实际使用要用到的量程提出需求。
出线方式：直接出线，航空插头出线方式可选。
与专业仪表配套，可显示功率。
可接受委托进行其他环境试验、检定、测试及认证。
如以上参数不能满足要求，可按实际需求定制，请来电咨询。

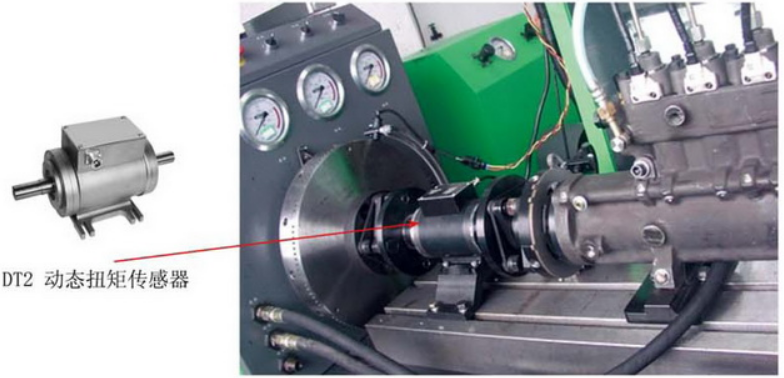

SC-DT2 动态扭矩传感器应用场景
各类需要动态扭矩测试的场合，主要是各类发动机输出扭矩测试，液压转向扭矩测试等需要高转速测量场合。
