- 产品品牌：启泰传感
- 产品类别：压力变送器
- 产品型号：GPD60
详细信息
GPD60 压力变送器产品概述
GPD60矿用型压力变送器的核心部件采用我公司自主研发生产的金属溅射薄膜压力敏感元件。是依据《煤矿安全规程》和GB3836.4-2000《爆炸性气体环境用电气设备 第4部分：本质安全型“i”》的标准制造，符合Q/3201 GHK 006-2010产品标准。该产品结构设计合理、检测准确、性能稳定、安装维护方便。适用于煤矿井下具有煤尘、瓦斯爆炸危险场所，和煤矿井下机电设备或煤矿监控系统配套使用。测量精度高，抗干扰能力强，外型采用全密封式不锈钢结构，能满足防潮、防爆、防腐、防尘等恶劣工况要求。
GPD60 压力变送器产品应用
应用于煤矿井下刮煤机、掘进机、采煤机、液压支架系统、泵站系统等。
GPD60 压力变送器产品特性
快速安装压力接口，安装简便;
金属溅射薄膜压力敏感芯片，长期稳定性好、精度高抗震动、抗冲击、过载能力好;
耐腐蚀，耐高温，温度漂移小
全不锈钢焊接结构
变送器整体采用不锈钢，耐腐蚀性强全焊接结构，防护等级高。
采用稳定成熟的ASIC高可靠集成电路，专为4～20mA压力变送器设计
响应速度快
性价比高

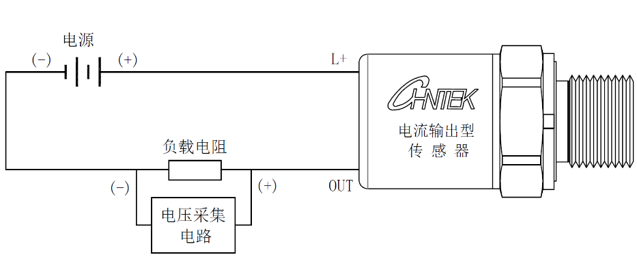

GPD60 压力变送器接线方式
GPD60 压力变送器产品参数
| 性能参数 | |
| 精确度 | ±0.3%FS |
| 长期稳定性 | ±0.2%FS/年 |
| 零点温度漂移 | ±0.1%FS/10℃ |
| 满量程温度漂移 | ±0.3%FS/10℃ |
| 响应时间 | ≤1毫秒 |
| 耐用性 | 107次压力循环 |
| 压力参数 | ||
| 量程MPa | 35/60 | |
| 过载压力 | 1.5倍 | |
| 破坏压力 | 5倍 | |
| 电气参数 | |
| 供电电压 | 12V~36VDC |
| 供电电流 | ≤30mA |
| 绝缘电阻 | ≥1000MΩ/500VDC |
| 物理特性 | |
| 敏感元件材质 | 17-4PH |
| 外壳 | 316不锈钢 |
| 压力接口 | 见后压力接口 |
| 电气连接 | 见后电气接口 |
| 防护等级 | IP65、IP67 |
| 防爆等级 | ExiaIIC T6 Ga |
| 环境参数 | |
| 介质温度范围 | -40~+95℃ |
| 环境温度范围 | -40~+95℃ |
| 存储温度范围 | -40~+95℃ |
| 随机振动 | 20g，GB/T2423.56-2006 |
| 正弦振动 | 14.1g，GB/T2423.10-2008 |
| 冲击 | 50g，11ma GB/T2423.5-1995 |
| EMC-电磁场辐射抗扰度 | GB/T 17626.3-2016 |
| EMC-静电放电抗扰度 | GB/T 17626.2-2018 |
GPD60 压力变送器压力接口
| 代码 | G6/M6 | |
| 外形尺寸 |
GPD60专用接口
M20X1.5 | |
GPD60 压力变送器电气接口
| 02/11 | |
| 接口形式 |
直接引线
GPD接头 |
| 针脚定义 | 02电流型 红 电源 黑 回路 11电流型 1 电源+ 2 回路 3 / 4 / |
GPD60 压力变送器产品选型
量程：356 35MPa 、606 60 MPa
压力接口：G6 GPD60专用接口
输出：A 4-20mA B 0.5-4.5V电压输出 C 0.5-4.5V比例电压输出
电气接口：11 GPD接头 02 直接出线（防爆电缆）
选型举例：GPD60 356 G6 A 02 =GPD60 量程： 35MPa 压力接口：GDP60专用接口 输出：4-20mA 电气接口：直接出线（防爆电缆）
GPD60 压力变送器技术参数
| 规格项 | 参数值 | |
| 精度 | 0.3 ±% FS | |
| 工作压力范围 | 35 to 60 MPa | |
| 过载压力 | 90 MPa | |
| 爆裂压力 | 300 MPa | |
| 传感技术 | 薄膜 | |
| 介质 | 液体 | |
| 最大压力 | 60 MPa | |
| 输出信号 | 模拟电压;模拟电流 | |
| 特征 | 本质安全型 | |
| 测量压力类型 | 液压 |
