工作原理

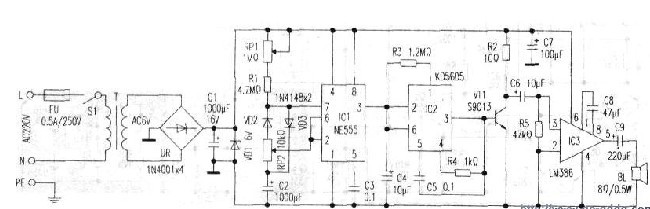

　　该电子驱鼠器由电源电路、定时电路、猫叫声电路、功率放大器电路四部分组成。

　　接通电源开关S1，220V市电经熔断器FU、变压器T降压为AC6V.经整流桥FU、电容C1整流滤波，VD1稳压为+6V给给机供电。

　　刚开机时由于电容C2t两端电压不能突变，集成块IC1(2)、(6)脚为低电平，(3)脚输出高电平，该高电平加至IC2(2)脚。猫叫声专用集成、块IC2受触发启动，由(3)脚输出猫叫声信号。并经三极管VT1和音频功放集成块IC3放大后，由扬声器发出逼真的猫叫声。IC1(2)、(6)脚随着C2端电压升高，当升高到约4V时(2/3VCC)IC1(3)脚由高电平变为低电平，IC2(2)脚低电平。

　　(3)脚无输出。VT1、IC3停止工作，猫叫声停止。此时已充足电的C2通过RP2、VD2、IC1(7)脚内部电路放电。当放电使ICl(2)、(6)脚电压下降至2V(1/3Vcc)时电路翻转，IC1(3)脚又输出高电平启动IC2、IC3输出信号，由BL发出猫叫声。如此反复起到驱鼠的作用。调节RP2可改变猫叫声的间隔时间。



　　1.猫叫声变得很难听。后来开机干脆无猫叫声。

　　分析此现象故障部似应在猫叫集成块电路或音频功放电路，但开壳检查却是FU熔断。查供电电路发现避VD1短路，将其更换并换保险管后供电恢复为正常的6V，但描叫声仍然难听。试代换扬声器、C9、IC3、C6、VT1等均无效;用其他音乐芯试也不行。遂想到可能还是电源不良。用数字万用表测整流桥4只二极管正向读数均为0.65左右。反向读数为无穷大，正常(否则，若有一只短路会导致烧保险;若有一只断路会形成半波整流。使整流电压和纹波受影响)。接着查C1发现其一只引脚虚焊松动，将其补焊后故障排除。

　　分析是C1脱焊不仅使纹波大增，放音音质不良。而且因此造成VDl常在开机时受电流冲击。VD1质量欠佳时可能会击穿短路损坏，而导致本故障。

　　2.接通电源时能发出一声正常的猫叫声。但之后却不能续叫。

　　此现象表明电源、音乐块及功放电路基本正常。故障部位可能在时基电路。本电路时基电路接成无稳态多谐振荡器。正常时其输出端(3)脚电位随c2的充、放电变化。但此时通电发出一声猫叫声后测Ic1(2)、(6)脚一直为高电平;放电端(7)脚也一真为高电平，无放电迹象，疑为IC1不良，但更换后故障依旧。查其外围元件，发现RP2接VD2一端与另两端不通，造成C2放电回路断路。时基电路不再翻转。不能继续触发IC2发出描叫声。更换RP2后故障排除。
