使调制电路简化的80MHZ FM信号发送电路

电路的功能

这是80MHZ频带的FM调制电路，可用普通FM收音机接收其信号，也称作无线电话筒，信号发送距离虽因条件而异，但可在15~100米的距离内传输声音和数据。采用变容二极管进行FM调制的例子很多，本电路通过用调制信号改变振荡晶体管的基极置偏来改变极间电容的办法改变频率。

电路工作原理

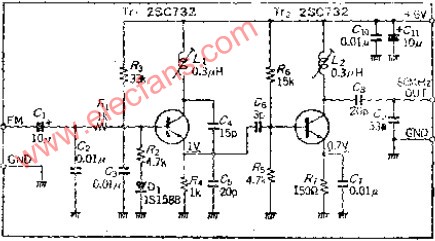

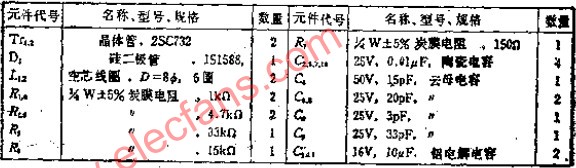

振荡回路是变形的科尔皮兹电路，多用于高频振荡，为获得大的频率偏移，电容器C4和C5的容量应较小。

线圈L1的电感量因受TT1的极间电容或寄生电容影响，应选用空心线圈，并要调整绕线宽度，L1=0.3UH左右的比较合适。由输出级接天线，可减少阻抗变化对振荡回路的影响。
