输入信号频率可达2MHZ的IC同步检波电路

电路的功能

MC1496作为IC平衡调制电路被广泛应用，电路的基本连接与调制电路相同，但输出电路中加了电平移位电路，可用于同步检波，得到EO=E。COSθ的输出。没有使用开关电路，按电路图中的元件参数，信号频率可达2MHZ。

电路工作原理

MC1496由双晶体管差动电路组成，输出为开路集电极式，使用时要外接负载电阻。为了进行直流耦合，用差动放大器接收A1输出端的信号，OP放大器A2组成具有3倍放大量的电平移动电路。输出失调调节会破坏差动平衡，所以在R17上串联了50K的可变电阻进行调节。

MC1496内部的差动放大电路，当输入超过300MV时便出现饱和状态，所以在信号输入端和基准相位输入端分别加了衰减电路，这样MC1496的输入信号可达数伏。RO用来设定检波灵敏度，R5用来设定内部电路的基准电流，它们的阻值必须随-VCC的值而变，电路图中的参数是按把-VCC稳定为-9V时的参数。电阻R12、R13用作内部差动放大电路的置偏，它把VCC分压成1/2，选1K并无特殊依据。

同步检波输出中含有很多高频分量。本电路在输出端加了低通滤波器，把输出信号平滑成直流。

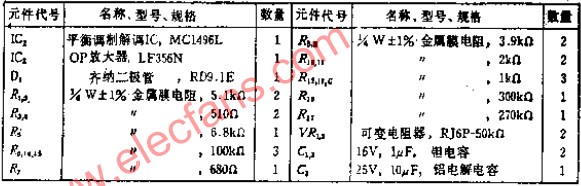

元件的选择

MC1496作为平衡调制电路使用时，有时不能用于大的载波抑制比的场合，而且IC本身误差也很大。作为检波电路使用时，当输入信号等于零时，仍会有泄漏输出，可以用可变电阻VR1进行零位调整，但有时仍无法达到彻底平衡，遇到这种情况可以更换IC，如果在后级增加低通滤波器，也可除去泄漏。

调整

准备两个能够产生数十千赫兹的信号源，先从REF端输入0DB的固定电平，当输入信号为0时，输出端无任何信号输出是最理想的，但实际上由于IC1的误差，不可能完全平衡，可一边观察输出波形，一边调整VR1，把输出调到最小。

用VR2进行输出的直流失调调节，如VR2的调节范围不够，会造成工作状态不好，必须检验元件参数是否准确。

最后进行综合检查，从信号输入端输入偏离其准频率的信号，产生差拍。因电路在输出端加了低通滤波器，观察到的输出波形应该是整齐的正弦波。

使用说明

本电路是由IC乘法电路构成，失调漂移比普通OP放大器大，如果要求对输出进行高增益直流放大，采用本电路时应注意。
