摘要： [导读] 2048KHz(2M)时钟信号产生电路
2048KHz(2M)时钟信号产生电路

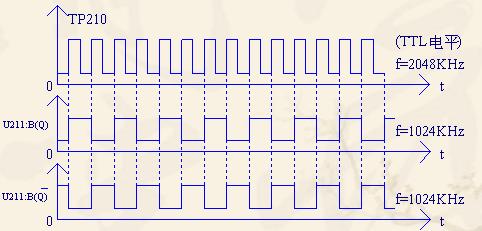

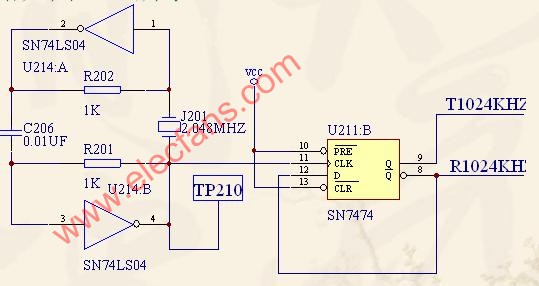

电路由倒相器U214:A、B（74LS04）二分频器U211:B（74LS74）等电路组成。电路加电工作后，在测试点TP210处可侧出2048KHz方波信号，再经二分频即为1024KHz方波时钟信号，分别作为收、发电路的突收、突发工作时钟信号，波形如图7－5所示。
突收、突发工作时钟信号
