STM8没有专门的中断状态寄存器，所以只能通过刚进入中断就读取IDR来判断，不过在某些情况下，此种方法就不好用了，所以在设计的时候就要考虑清楚，是不是会冲突。最好把有冲突的中断放到不同的组。STM8的外部中断采用软件优先级+硬件优先级的控制方法，来控制优先级分组。软件优先级优先于硬件优先级。

　　硬件优先级由向量号确定，向量号越小，优先级越高。STM8软件优先级设置可以分为4个等级（0~3），实际上可设置的就三个等级：1~3优先级顺序：0《1《2《3，3的优先级最高，高优先级的中断可以打断低优先级的中断

　　多个中断同时发生：在软件优先级相同的情况下，由硬件优先级决定谁先响应。但是硬件优先级不可打断。也就是相同软件优先级的中断，硬件优先级低的中断在执行了。此时来一个硬件优先级高的中断是不可以打断低优先级的中断的。

　　STM8还有个TLI外部中断，这个优先级可以打断软件优先级为3的中断，TLI的优先级不可设置。（基本就是最高级别了，除了RESET）

　　STM8S的中断由中断控制器（ITC）控制。STM8所有IO都支持中断，分为PA~PE 5个组，每组IO对应一个中断服务函数（也就是每组IO只有一个向量）。

       STM8没有专门的中断状态寄存器，所以只能通过刚进入中断就读取IDR来判断，不过在某些情况下，此种方法就不好用了，所以在设计的时候就要考虑清楚，是不是会冲突。最好把有冲突的中断放到不同的组。

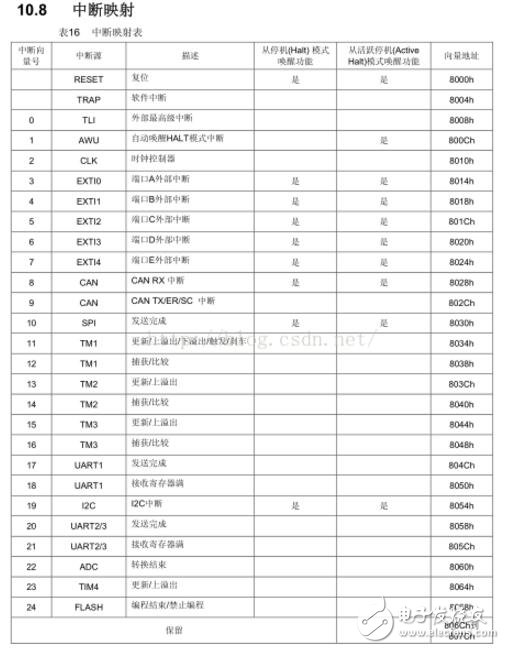

　　STM8的外部中断采用软件优先级+硬件优先级的控制方法，来控制优先级分组。软件优先级优先于硬件优先级。硬件优先级由向量号确定，向量号越小，优先级越高如下面图中断映射，中断向量表。

　　STM8软件优先级设置可以分为4个等级（0~3），实际上可设置的就三个等级：1~3。优先级顺序：0《1《2《3，3的优先级最高，高优先级的中断可以打断低优先级的中断

　　多个中断同时发生：在软件优先级相同的情况下，由硬件优先级决定谁先响应。但是硬件优先级不可打断。也就是相同软件优先级的中断，硬件优先级低的中断在执行了。此时来一个硬件优先级高的中断是不可以打断低优先级的中断的。STM8还有个TLI外部中断，这个优先级可以打断软件优先级为3的中断，TLI的优先级不可设置。（基本就是最高级别了，除了RESET）。

stm8s中断优先级程序

　　//软件中断优先级设置函数

　　//vector：中断向量号（0~24）

　　//prio：优先级（1~3），禁止设置为0

　　//STM8的优先级分为软件优先级和硬件优先级，软件优先级优先于硬件优先级。

　　//硬件优先级由向量号确定，向量号越小，优先级越高。

　　//软件优先级可以通过本函数设置。

　　//STM8软件优先级设置可以分为4个等级（0~3），实际上可设置的就三个等级：1~3

　　//优先级顺序：0《1《2《3，3的优先级最高，高优先级的中断可以打断低优先级的中断

　　//多个中断同时发生：在软件优先级相同的情况下，由硬件优先级决定谁先响应。

　　void ITC_Set（u8 vector，u8 priority）

　　{

　　if（priority==0）return; //不能设置为优先级0

　　if（priority==2）priority=0; //优先级2:00B

　　if（vector《4）

　　{

　　ITC-》ISPR1&=~（3《《vector*2）; //清除原来的设置

　　ITC-》ISPR1|=priority《《vector*2; //设置优先级

　　}else if（vector《8）

　　{

　　ITC-》ISPR2&=~（3《《（vector-4）*2）; //清除原来的设置

　　ITC-》ISPR2|=priority《《（vector-4）*2; //设置优先级

　　}else if（vector《12）

　　{

　　ITC-》ISPR3&=~（3《《（vector-8）*2）; //清除原来的设置

　　ITC-》ISPR3|=priority《《（vector-8）*2; //设置优先级

　　}else if（vector《16）

　　{

　　ITC-》ISPR4&=~（3《《（vector-12）*2）; //清除原来的设置

　　ITC-》ISPR4|=priority《《（vector-12）*2;//设置优先级

　　}else if（vector《20）

　　{

　　ITC-》ISPR5&=~（3《《（vector-16）*2）; //清除原来的设置

　　ITC-》ISPR5|=priority《《（vector-16）*2;//设置优先级

　　}else if（vector《24）

　　{

　　ITC-》ISPR6&=~（3《《（vector-20）*2）; //清除原来的设置

　　ITC-》ISPR6|=priority《《（vector-20）*2;//设置优先级

　　}else if（vector《28）

　　{

　　ITC-》ISPR7&=~（3《《（vector-24）*2）; //清除原来的设置

　　ITC-》ISPR7|=priority《《（vector-24）*2;//设置优先级

　　}else if（vector《32）

　　{

　　ITC-》ISPR8&=~（3《《（vector-28）*2）; //清除原来的设置

　　ITC-》ISPR8|=priority《《（vector-28）*2;//设置优先级

　　}

　　}

　　//外部中断配置函数

　　//GPIO:0~5（对应GPIO_A~GPIO_E和TLI）

　　//TRIM:0~3（即00B~11B）

　　//00，下降沿和低电平触发

　　//01，仅上升沿触发

　　//10，仅下降沿触发

　　//11，上升沿和下降沿触发

　　void EXTI_Config（u8 GPIOx，u8 TRIM）

　　{

　　TRIM&=0X03; //取低2位有效

　　if（GPIOx《4） //GPIOA~D

　　{

　　EXTI-》CR1&=~（3《《GPIOx*2）;

　　//清除原来的设置

　　EXTI-》CR1|=TRIM《《GPIOx*2;

　　//设置触发方式

　　}else if（GPIOx==GPIO_E）

　　//GPIOE

　　{

　　EXTI-》CR2&=~（3《《0）;

　　//清除原来的设置

　　EXTI-》CR2|=TRIM;

　　//设置触发方式

　　}else if（GPIOx==GPIO_TLI）

　　//TLI触发方式设置

　　{

　　TRIM&=0X01;

　　//仅最低位有效。

　　EXTI-》CR2&=~（1《《2）;

　　//清除原来的设置

　　EXTI-》CR2|=TRIM《《2;

　　//设置TLI触发方式

　　}

　　}
