车载信息平台/车载GPS定位系统

　　远传自动抄表（AMR）系统

　　POS/税控POS/金融机具

二、串口扩展芯片vk3214应用

　　1、VK32XX系列UART产品在税控POS中的应用

　　VK32系列产品在嵌入式税控POS平台设计中的应用

　　税控POS机是一个控制密集形的嵌入式系统，需要控制大量外设。其基本配置要求的串口打印机，MODEM，RS-485网络接口，以及税控IC卡（异步卡）都工作在基于UART的串行通信方式。

        同时，大量的外设如密码键盘，条码扫描器，条码称，接触IC卡/非接触IC卡读卡器，磁卡读卡器，串口显示屏等设备都是通过RS-232串口与POS机相连。

　　采用VK32XX系列UART器件，可以根据MCU/CPU的接口特性，选择SPI/8位并行总线/UART进行灵活的UART串口扩展。该方案与采用目前GPIO来模拟串口的方案相比，占用CPU的I/O和资源都很少，即使普通的8位MCU也可以胜任。同时，扩展的子串口都是标准的硬件UART，使得数据传输也更加可靠。

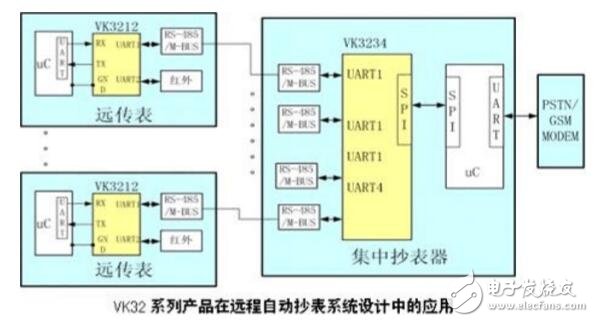

　　2、 VK32XX系列UART器件在远程自动抄表系统中的应用

　　如图所示，远传自动抄表系统由远传表和集中抄表器以及MODEM等部分组成。在远传表中，应用VK3212双串口扩展IC将单片机的一个UART扩展成两个UART，扩展出来的两个串口UART1和UART2分别接RS-485/M-BUS接口和红外接口。

        VK3212的UART1设置为RS-485自动收发和RS-485网络模式，可以无需MCU的控制，自动完成RS-485/M-BUS的数据自动收发和自动网络地址识别。VK3212的UART2设置为红外模式，用于连接远传表的红外设置窗口。

　　在集中抄表器中，用一片SPI接口的4通道UART器件VK3234将扩展出4个子串口UART，MCU通过SPI总线与VK3234相连。VK3234的子串口UART设置为RS-485自动收发模式，每个子通道UART控制的RS-485/MBUS收发器通过RS-485/M-BUS总线连接最多250个远传表。一个基于VK3234的集中抄表器可以实现最多1000个远传表的数据读取。

　　由于是通过SPI接口扩展的串口，集中抄表器单片机自身的串口可以连接PSTN/GSM MODEM将集抄数据传给远程服务器。

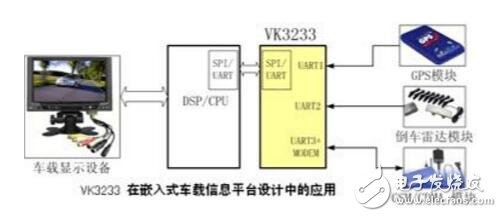

　　3 .VK3224 SPI接口系列UART器件在嵌入式车载信息平台中的应用

　　VK3233主接口有SPI和UART两种接口可以选择。嵌入式平台中的DSP/CPU通过SPI/UART接口与VK3233相连，VK3233扩展出来的三个子串口分别连接GPS模块，倒车雷达模块和GSM/ CDMA模块。MODEM控制线连接GSM/CDMA MOMEM。整个嵌入式系统共用一个显示设备，有效的节省了车内有限的空间。

　    最近一个项目需要用到3个串口，但是用的MCU只有2个串口，选择多串口的单片机成本太高，最后打算用串口扩展芯片VK3214扩展2个串口。

　　VK3214可以用单片机的一个串口扩展出4个子串口，每个子串口都可以单独设置波特率。

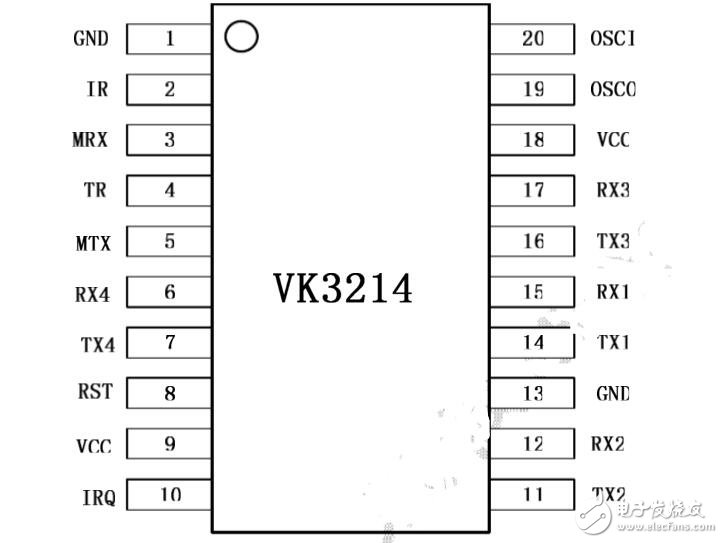

　　脚位图如下：

　　MRX，MTX分别接单片机一个串口的TX，RX。RXn，TXn 为扩展的4个子串口。

　　每个子串口有16字节的发送FIFO，16字节的接收FIFO。当发送FIFO触发点中断使能时，发送FIFO中的数据小于设定的触发点时产生相应的中断。当接收FIFO触发点中断使能时，接收FIFO中的数据大于设定的触发点时产生相应的中断。

　　中断脚IRQ低电平有效，注意不是下降沿有效。IRQ接单片机的中断脚，中断脚接单片机的外部中断脚INT，INT要设置为低电平有效。因为是低电平有效，在进入中断程序后，要禁止外部中断，中断处理完后再开外部中断。

　　例如当接收FIFO中断使能，触发点设置为1，那么在接收FIFO中的数据大于1时，IRQ变低，产生中断，此时进入中断程序，在中断程序中要读完FIFO中的全部数据，接收FIFO的数据变为0时，IRQ才变为高。如果没读完FIFO退出中断，IRQ仍会为低，退出中断后，马上又进入中断程序，导致其它程序不能执行。

　　初始化VK3214时，要初始化完后再使能单片机的外部中断，否则会因为IRQ一直为低，导致程序一直运行外部中断程序，其它程序无法运行。
