24v升压电路图（一）

基于串联模式的24V转75V升压电源的设计

本设计以PAF600F24-28电源模块为核心，采用输入并联输出串联的方式，实现直流24V转75V的电压转换。使用外接电位器可在一定范围内调节输出电压，输出电压可以在-60%耀+10%标称值的范围内调整。

单个模块的输出电压最高可调至28V伊110%=30.8V，最低输出电压可调至28V伊60%=16.8V。这样三个模块串联使用时可以得到一个较宽的电压输出范围：50.4V耀92.4V。当三个模块输出均调至25V时即得到75V电压。

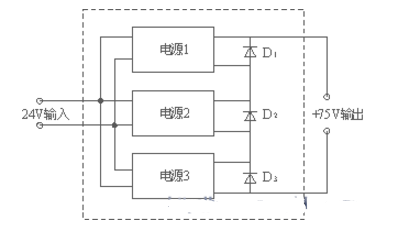

此时输出电流为600衣25=24A。同时本升压电源还具有启动控制、电压监控以及过流、过压、过热等一系列保护功能，确保电源工作安全可靠。三模块串联工作原理图如图1所示。

图1  模块串联升压原理图

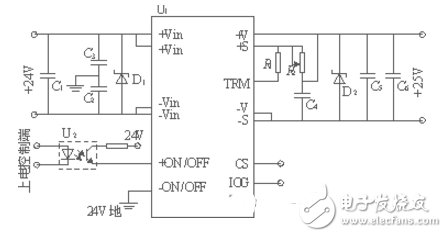

图2为单个电源模块的应用电路，输入端电解电容C1为储能电容，同时可以吸收模块输入端的电压尖峰。C2、C3为共模滤波电容，采用2kV的高压瓷片电容。

D1为瞬态吸收二极管TVS，对电压瞬变和冲击起到防护抑制作用，可防止电源输入端出现瞬态高压尖峰将电源模块损坏，TVS还具备静电防护功能，对于确保模块的工作安全意义重大。另外，配合保险管使用还可预防输入端出现意外反接而损坏模块。

图2   单个电源模块的应用电路

方案对比

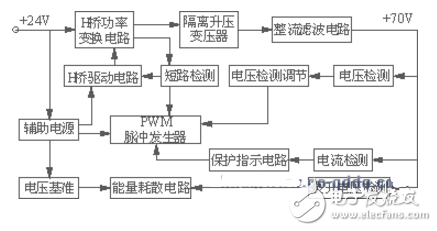

图3为分立元件方案的升压电源原理框图。该方案中，各功能单元均须单独设计，整个设计集成度低。特别是隔离升压变压器及H桥功率变换电路，由于不是特异型设计，只能采用常规产品，导致体积太大，并且整个设计未经充分的老化试验和实际工作的验证，这样往往需经过多次反复修改和完善才能满足设计要求，既费时又费力。

而在DC/DC模块中，功率变压器及H型功率桥均设计成扁平的特殊形式，集成于模块封装中，大大节省了空间。并且电源模块技术早已十分成熟，可靠性极高，设计者只需以模块为核心进行一定的外围设计，合理利用模块的串、并联技术，根据设计需求实现升压或功率扩充，即可设计出满足技术指标要求的、性能优良的工作高可靠的集成电源。与分立式方案相比，设计周期缩短，可靠性及技术指标大大提高。

图3  分立元件方案的升压电源原理框图

24v升压电路图（二）

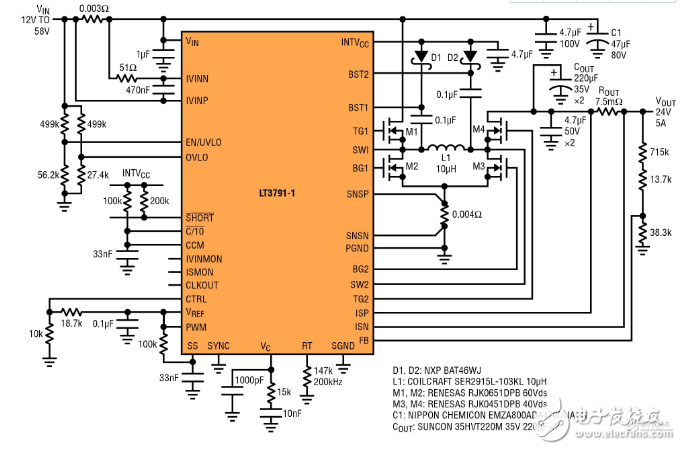

该图中所示出的降压-升压型转换器可调节24V的电压，并以高达98.5%的效率提供0A至5A的负载电流。该器件可在一个12V至58V的输入电压范围内运作。可调的欠压和过压闭锁用于保护电路。

其具有短路保护功能，SHORT输出标记将在输出端上出现短路故障时发出指示信号。此器件在轻负载条件下执行DCM操作以实现最低的功耗，并拥有反向电流保护功能。ROUT负责在短路和过载情况下限制输出电流，从而使之成为一种稳健的应用电路。
