摘要： 74LS323是一个8位通用移位/存储寄存器具有三态输出。除了同步复位外，其功能与74LS299相似。并行负载输入和触发器输出被多路复用以最小化引脚数。

74LS323移位/存储寄存器 74LS323移位/存储寄存器引脚排列

74LS323是一个8位通用移位/存储寄存器具有三态输出。除了同步复位外，其功能与74LS299相似。并行负载输入和触发器输出被多路复用以最小化引脚数。

74LS323引脚配置

Pin Number	Pin Name	Description
1,19	S0 & S1	Mode Select Input Pins
3,4	OE1 & OE2	3-State Output Enable (active LOW) Inputs
4,5,6,7,13,14,15,16	I/O0 to I/O7	Parallel Data Input or Parallel Output (3-State)
8,17	Q0 & Q7	Serial Outputs
9	SR	Synchronous Reset (active LOW) Input
11	DS0	Serial Data Input for Right Shift
18	DS7	Serial Data Input for Left Shift
12	CP	Clock Pulse Input
7	VSS	Ground
14	VCC	Supply Voltage – 5V, 10V, 15V

74LS323 IC的功能

电源电压-最大：5.25 V
工作电源电压：4.75 V至5.25 V
输出类型：三态
工作温度范围：0 C至+ 70 C
最高时钟频率：25 MHz
最大传播延迟时间：39ns @ 5V
通用I / O以减少引脚数

替代移位寄存器：

名称	类型
74LS379	四路并行移位寄存器
4014	4位静态移位寄存器
CD4035	8位移位寄存器
74LS166	8位移位寄存器
74HC595	双路4位静态寄存器
74LS299	8位移位/存储寄存器

哪里可以使用74LS323 IC

74LS323是一个8位通用移位/存储寄存器。这是常见的I / O引脚，以减少引脚数。它通常用于必须通过微控制器控制相对大量LED的项目中。它也可以用作LCD屏幕的界面，因为它们可以用作LCD显示器的数据位。

74LS323的使用方法

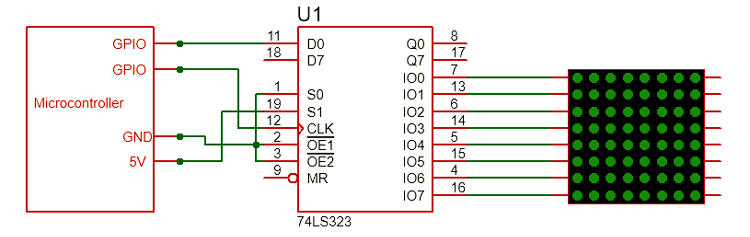

74LS323移位寄存器通常与微控制器或微处理器一起使用，以扩展GIPO功能。两个功能选择输入（S0，S1）和两个输出控制输入（Q0，Q7）可用于选择操作模式。同步并行加载是通过将两个功能选择线S0和S1都拉高来实现的。一个简单的应用电路图如下所示。在该电路中，I / O引脚连接到led点矩阵显示器，D0和时钟引脚连接到微控制器的GPIO引脚。

74LS323的使用方法
