iWave Systems Arria 10 SoC FPGA开发平台包括Arria10 SoC / FPGA SOM和高性能载卡。Arria10 SoC / FPGA开发套件允许用户开发快速的原型，验证高速接口和I / O。SOM配备了来自FPGA的4GB DDR4 RAM（64位）和来自HPS（可扩展）的2GB DDR4 SDRAM（32位）以及ECC。

Arria10 SoC / FPGA开发套件载板支持多种高速接口，例如FMC（HPC）连接器，SATA，SFP +和PCIe连接器。这些可以验证Arria10 FPGA高速收发器和其他板上连接器，以验证Arria10 SoC（HPS）接口。

Arria 10 SoC FPGA开发平台特征

Arria 10 SoC和FPGA器件兼容性

SX270，SX320，SX480，SX570，SX660

GX270，GX320，GX480，GX570，GX660

ECC支持HPS的32位DDR4

对FPGA的64位DDR4支持

用于HPS引导的4位Micro SD

QSPI配置闪存

20个高速收发器x 17.4Gbps

FMC HPC连接器x 2

双12位PMOD连接器

SFP +连接器

SDI视频输入和输出高清接口

SATA连接器

分配端口连接器

PCIe x 4连接器

Arria 10 SoC FPGA开发平台技术指标

Arria 10 SoC FPGA SOM：

兼容的Arria10 SoC系列-SX270，SX320，SX480，SX570，SX660

兼容的Arria10 FPGA系列-GX270，GX320，GX480，GX570，GX660

用于HPS / FPGA的1GB DDR4 SDRAM（32bit）带ECC（可扩展）

FPGA提供4GB DDR4 RAM（64位）

用于HPS引导的MicroSD连接器

用于HPS引导的eMMC Flash（可选）

FPGA的配置闪存

载板：

高速接口：

FMC连接器x2

PCIe x 1通道连接器x1

SATA x 1通道连接器x1

SFP +连接器X1

SDI Video IN BNC插孔

SDI Video OUT BNC插孔

通讯功能：

通过RJ45 Magjack的HPS千兆以太网

OTG USB 2.0通过Micro AB连接器x1

音频和视频：

显示端口X1

FPGA标准I / O接口：

12pin PMOD连接器x2

HPS标准I / O接口：

HPS IO接头连接器

调试接口：

带有USB MicroAB连接器的UART转USB转换器

JTAG连接器

12V电源输入插孔电源

140mm X 130mm尺寸

符合REACH和RoHS

Arria 10 SoC FPGA开发平台应用领域

测试测量设备

控制和智能设备

诊断医学成像设备

无线基础设施设备

计算和存储设备

广播和分配设备

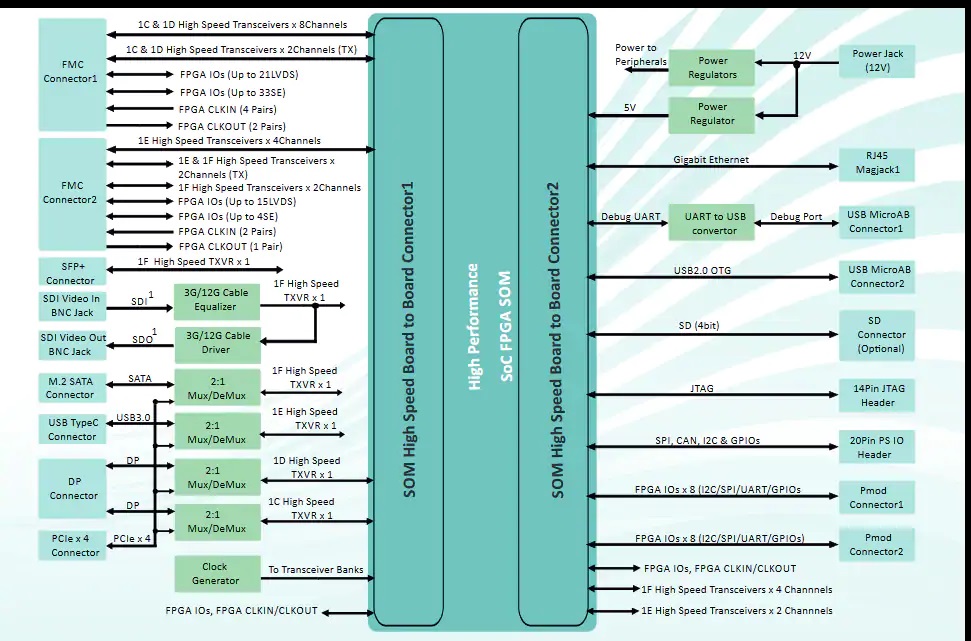

Arria 10 SoC FPGA开发平台功能结构图
