74HCT86四路2输入异或门_引脚配置_特征

来源：HQBUY 发布时间：2020-08-10

摘要： 74HCT86是一种高速CMOS逻辑四路2输入异或门。74HCT86 在一个封装中包含四个独立的EOR门。逻辑门利用硅门CMOS技术实现了与低功耗 LSTTL门类似的工作速度。通常用于缓冲电路，受控逆变器电路等。

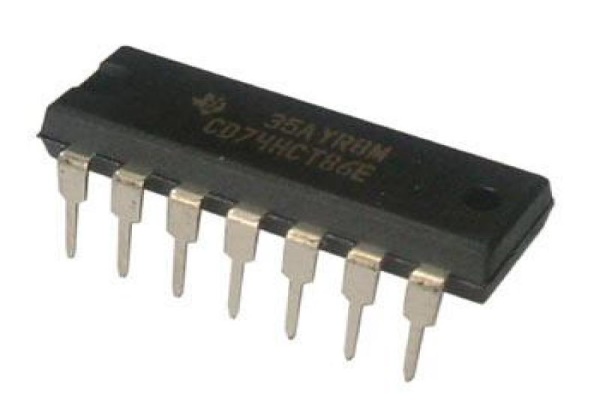

74HCT86是一种高速CMOS逻辑四路2输入异或门。74HCT86 在一个封装中包含四个独立的EOR门。逻辑门利用硅门CMOS技术实现了与低功耗 LSTTL门类似的工作速度。通常用于缓冲电路，受控逆变器电路等。

74HCT86 Quad 2-input XOR Gate 74HCT86 Quad 2-input XOR Gate引脚配置

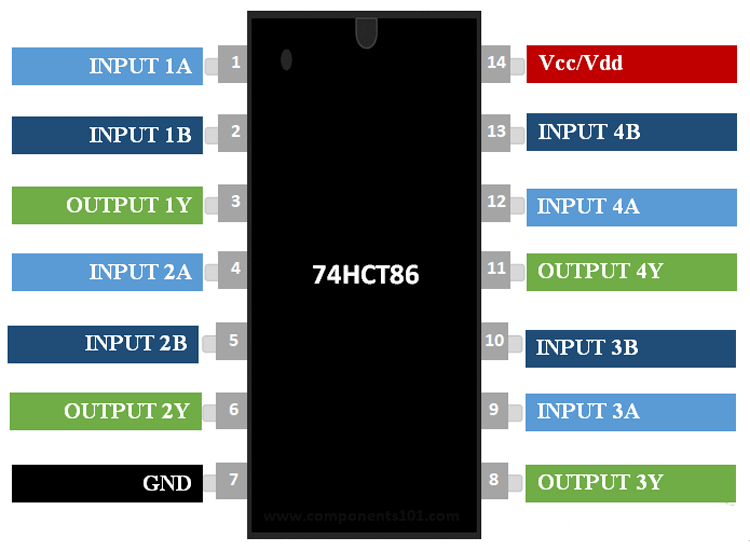

引脚配置：

Pin Number	Pin Name	Description
3	Output pin (1)	Output pin of Gate - 1
1,2	Input pin (1)	Input pins of Gate -1
7	Ground	Connect to the ground of the circuit.
4,5	Input pin (2)	Input pins of Gate -2
6	Output pin (2)	Output pin of Gate - 2
9,10	Input pin (3)	Input pins of Gate -3
8	Input pin (3)	Input pins of Gate -3
12,13	Input pin (4)	Input pins of Gate -4
11	Input pin (4)	Input pins of Gate -4
14	Vcc (Vdd)	Used to power the IC. Typically +5V is used

特征：

两路输入异或门–四路封装
典型工作电压：5V
传播延迟@ 5V：32ns（最大）
过渡时间：19ns
工作温度：-40至+ 125°C

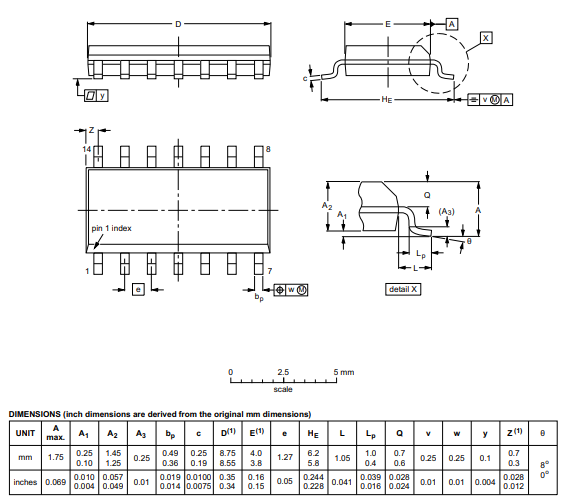

提供14引脚PDIP，GDIP，PDSO封装

等效于74LS32：CD4071

其它逻辑门：74LS00，74LS08，74LS02，74LS04，74HCT04

2输入异或门真值表：

输出根据以下给出的真值表进行操作。让我们考虑XOR逻辑 XOR门具有两个输入A，B和输出作为Y的输出（Y）为1时两个输入端（A，B）是不同的，并且是0当两个输入都是相同的。

Input A	Input B	Output Y
0	0	0
0	1	1
1	0	1
1	1	0

如何使用74HCT86 IC

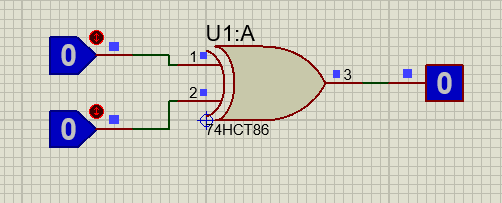

要使用74HCT86 XOR门IC，只需使用Vcc（引脚14）和地线（引脚7）为其供电。IC的典型工作电压为+ 5V。引脚Y上IC的输出电压将等于IC的工作电压。根据上面显示的XOR真值表，当两个输入（A，B）不同时，XOR门的输出将为1，而当两个输入相同时，其输出将为0。XOR门也称为EOR门或EXOR门。下面的GIF图片显示了XOR 逻辑门的工作：

XOR 逻辑门的工作
