CD4060 14级二进制计数器IC_引脚配置_特征

来源：HQBUY 发布时间：2020-08-11

摘要： IC CD4060是一个14位二进制计数器IC德州仪器。它具有12个输出引脚，范围从Q1到Q14，Q2和Q3除外。

IC CD4060是一个14位二进制计数器IC德州仪器。它具有12个输出引脚，范围从Q1到Q14，Q2和Q3除外。

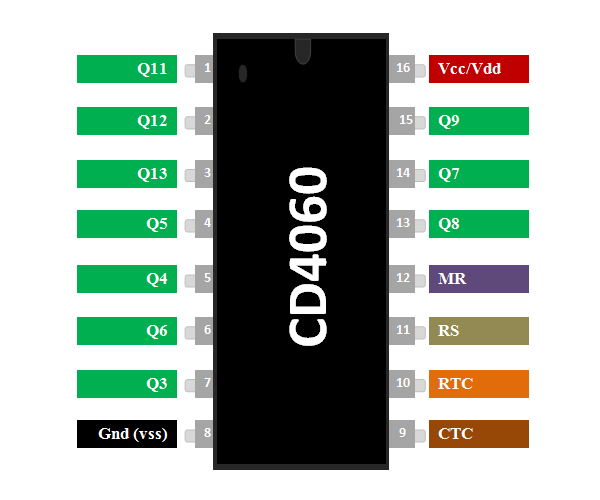

CD4060 14级二进制计数器IC CD4060 14级二进制计数器IC引脚排列

Pin Number	Pin Name	Description
7,5,4,6,14,13,15,1,2,3	Q3，Q4，Q5，Q6，Q7，Q8，Q9，Q11，Q12，A13	Output pins of the Binary counter
11	RS	Clock Input Pin for setting clock frequency
12	MR	Master Reset
9	CEXT/	External Capacitor to set clock frequency
10	REXT/	External Resistor to set clock frequency
8	Vss/Ground	Connected to ground of the system
16	Vdd	Supply Voltage

计数范围：0至16383（十进制）
工作电压：3V至18V
标称电压：5V，10V，15V
源电流，漏电流详细信息在下面的数据表中给出。
最大时钟频率：15V时为30MHz
复位传播延迟：5V时25ns

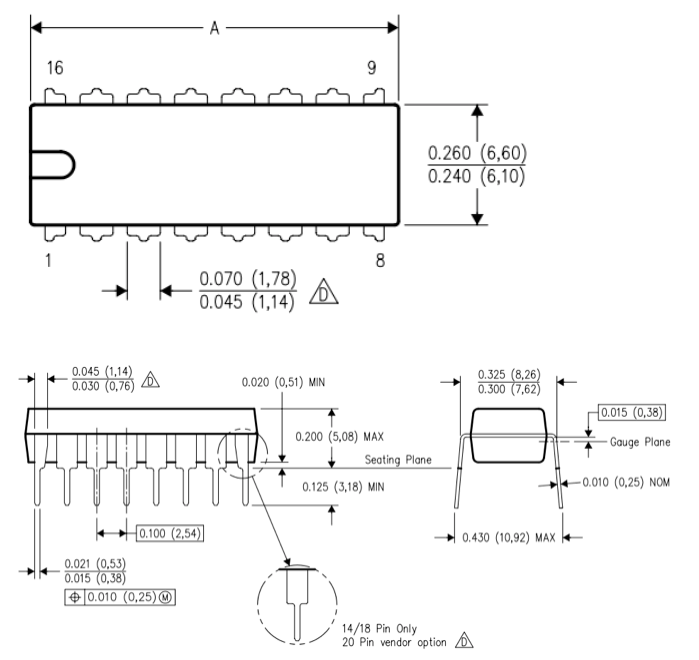

提供16引脚PDIP，CDIP，SOIC，TSSOP封装

替代二进制计数器
CD4024B（7位），CD4024B（12位）

该IC CD4060是一个14位二进制计数器IC德州仪器。它具有12个输出引脚，范围从Q1到Q14，Q2和Q3除外。当为每个脉冲向该引脚提供输入时钟脉冲时，二进制值将从00 0000 0000 0000递增到11 1111 1111 1111，相当于十进制的0到16383。

IC的这种行为可用于构建计数器和分频器，也非常常用于时序相关的应用。因此，如果您正在寻找可以通过时钟脉冲递增的14位二进制计数器，那么您可能会对这个IC感兴趣。

使用CD4060二进制计数器IC非常简单。只需通过Vss和接地引脚为IC供电，它就具有3V至18V的宽工作电压，但通常使用5V。最重要的步骤是设置时钟频率。CD4060具有一个内部时钟振荡器，可以通过使用外部电阻器（R1）和外部电容器（C1）进行设置，如下电路所示。

CD4060二进制计数器

设置时钟频率的公式为F = 1 /（2.5 * R1 * C1）。F的单位是Hz，R和C分别是欧姆和法拉。在本例中，我们为R1选择了1MΩ的值，为电容器C1选择了0.22uF的值，因此最终的频率为

F = 1 /（2.5 * 1000000 * 0.00000022）

Fosc = 1.8赫兹

类似地，通过改变R1和C1的值，我们可以获得不同频率的时钟脉冲。一旦获得时钟脉冲，就可以使用以下公式计算时间。

T = 2 n /焦耳

其中Fosc是我们刚计算出的振荡器的频率，n是输出数。例如，如果我们要查找输出Q5处于高电平的时间，则n的值将为5。在那种情况下

T = 2 5 /1.8 = 32 / 1.8 = 17.7

T = 17.7秒

用于创建较长的计时周期
不稳定的分频器或计数器电路
定时相关应用
用于应避免使用微控制器的项目
