摘要： 74LS83是一种高速4位加法器更充分IC与进位输出功能。该IC在单个封装中具有四个独立级的全加法器电路。它通常用于涉及算术运算的应用程序中。

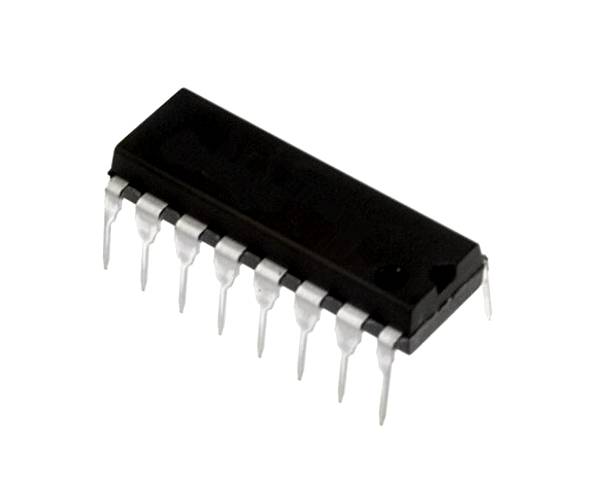

74LS83是一种高速4位加法器更充分IC与进位输出功能。该IC在单个封装中具有四个独立级的全加法器电路。它通常用于涉及算术运算的应用程序中。

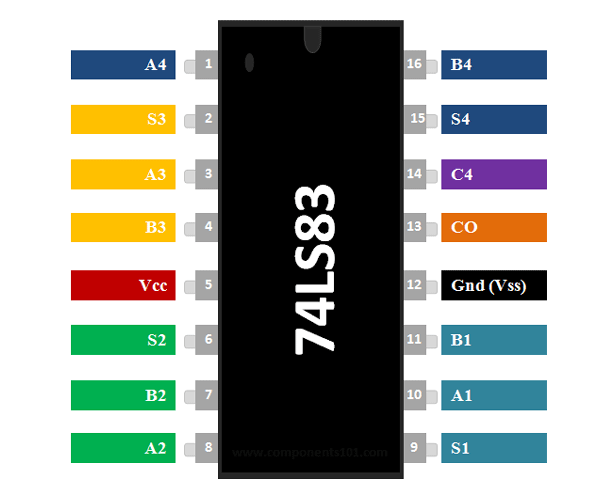

| Pin Number | Pin Name | Description |
| 10,8,3,1 | A1, A2, A3, A4 | First Input for the adder circuit (Four pin for four stages) |
| 11,7,4,16 | B1, B2, B3, B4 | Second Input for the adder circuit (Four pin for four stages) |
| 13 | C0 | Carry Input - from previous stage if present. |
| 9,6,2,15 | S1, S2, S3, S4 | Output pin for the Adder circuit (Four pin for four stages) |
| 14 | C4 | Carry Out pin to cascade with other ICs. |
带执行的4位全加器
标称工作电压：5V
最高工作电压：5.5V
输出传播延迟：16nS
最大输入低电压：0.8V
最小输入高压：2V

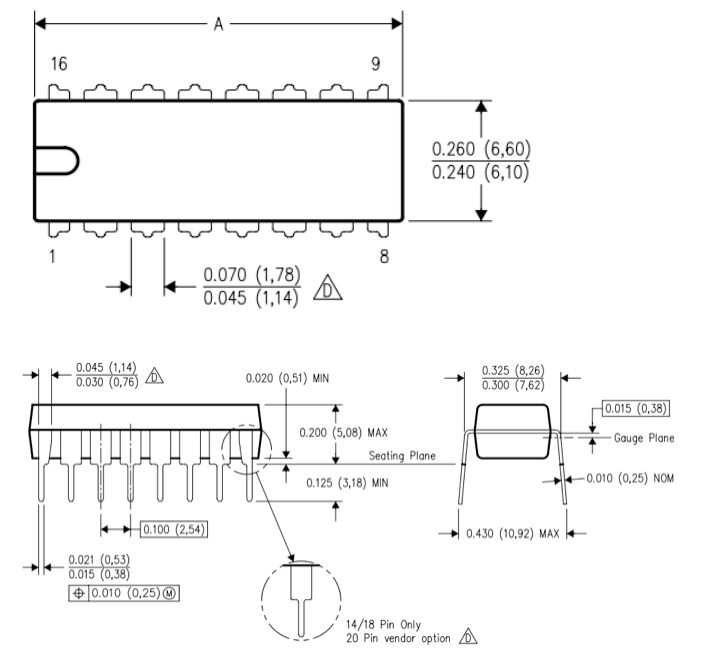

提供16引脚PDIP，CDIP，SOIC，TSSOP封装
相当于74LS83
CD4008，NTE4008
尽管今天我们有便宜的微控制器可以执行我们应用程序所需的所有算术运算，但在早期，诸如Adder，Counter，Flip-flops之类的IC都被用于相同的应用。这样，电路设计的复杂性和BOM成本将大大降低。
该74LS83是全加器与进贯彻功能。它是一个四级4位计数器，这意味着它在单个封装内具有4个单独的4位全加法器电路。如果需要四个以上的阶段，也可以很容易地级联。

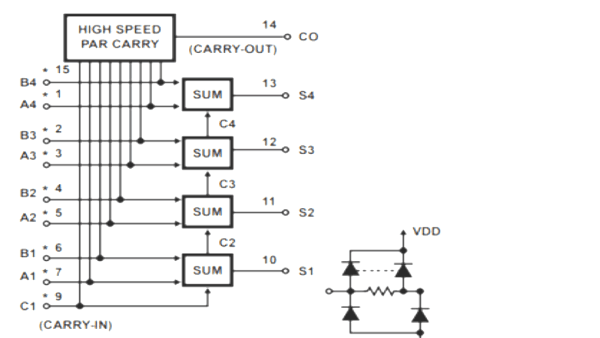

使用全加器IC非常简单。IC具有四个不同的级，每个级具有两个普通输入Ax和Bx，以及一个称为C1的附加进位输入。根据提供给这些引脚的值，输出Sx将为高电平（逻辑1）或低电平（逻辑0）。IC还具有进位（CO）引脚，如果结果带有进位，则该引脚将变高。下面的框图表示相同的内容。
每个完全加法器阶段都将遵循下面的真值表。其中Ai，Bi和Ci是输入，SUM，Co是输出。
.png)
通过仿真，让我们进一步了解该IC。下图和视频显示了通过将A和B的四个输入引脚组合在一起，可以对所有四个阶段的IC进行仿真。这样我们可以验证真值表。
.png)
高速算术运算
微型计算器
专柜
简单的逻辑控制设计
