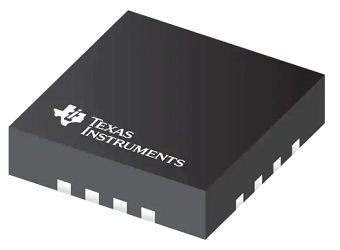

德州仪器（TI）ADS7128 12位模数转换器（ADC）是易于使用的8通道，多路复用，12位，逐次逼近寄存器（SAR）ADC。八个通道可以独立配置为模拟输入，数字输入或数字输出。该器件具有用于ADC转换过程的内部振荡器。ADS7128通过I 2进行通信C兼容接口，并以自主或单次转换模式运行。ADS7128通过使用具有可编程高，低阈值，迟滞和事件计数器的数字窗口比较器，通过每个通道的事件触发中断来实现模拟看门狗功能。德州仪器（TI）ADS7128具有内置的循环冗余校验（CRC），用于数据读/写操作和上电配置。ADS7128具有均方根（RMS）模块，可为任何模拟输入通道计算16位真实RMS结果。集成的零交叉检测（ZCD）模块允许在可配置的阈值交叉附近产生瞬态抑制和滞后。

ADS7128模数转换器特征

小包装尺寸

3mm×3mm WQFN

8通道可配置为以下任意组合

多达8个模拟输入，数字输入或数字输出

用于I/O扩展的GPIO

开漏，推挽数字输出

模拟看门狗

每个通道的可编程阈值

事件计数器，用于瞬态抑制

工作范围广

2.35V至5.5V AVDD

1.65V至5.5V DVDD

–40°C至+ 85°C温度范围

CRC用于读/写操作

数据读/写的CRC

CRC上电配置

I2C接口

最高3.4MHz（高速模式）

八个可配置的I 2 C地址

可编程平均滤波器

均方根模块

16位真RMS输出

可编程RMS时间窗口

过零检测模块

ZCD输出对应于任何模拟输入

内置瞬态抑制和滞后

数字可调检测阈值

ADS7128模数转换器应用领域

移动机器人CPU板

冰箱和冰柜

数字万用表（DMM）

机架服务器

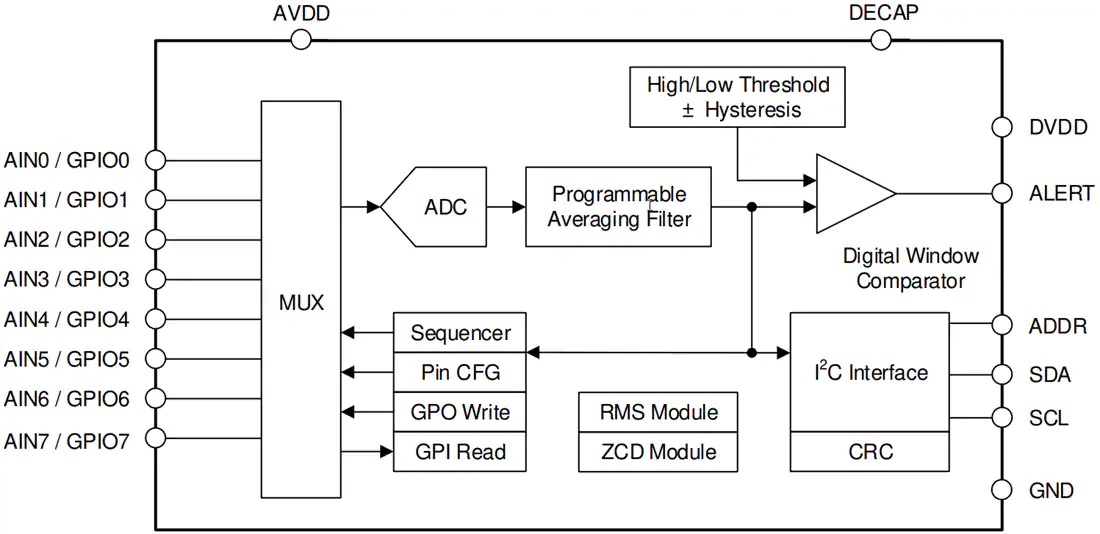

ADS7128模数转换器功能结构图
