Analog Devices Inc. ADM276xE收发器是500kbps，5.7kV rms的信号隔离型RS-485收发器，可通过辐射，可对EN 55032 B类标准进行裕度测试。这些收发器符合RS-485和RS-422通信标准。ADM276xE收发器针对长距离电缆传输的低速进行了优化，最大数据速率为500kbps。这些收发器具有隔离栅，可提供强大的系统级抗扰性，达到IEC 61000-4-x系统级电磁兼容性（EMC）标准。ADM2763E收发器具有接收器电缆反相引脚，可以快速校正A和B接收器总线引脚上的反向电缆连接。

ADM276xE收发器分别在V DD1和V DD2电源电压上的1.7V至5.5V和3.0V至5.5V输入电压范围内工作。这些收发器在-40°C至125°C的温度范围内工作。ADM276xE收发器提供行业标准的半双工和全双工设备选项。这些收发器采用16引脚宽体标准SOIC_W封装，爬电距离和间隙为8.3mm。收发器的高差分输出电压使其适合PROFIBUS ?节点当与5V在V供电DD2供应。应用包括太阳能逆变器，电气测试和测量，供暖，通风和空调（HVAC）网络，工业现场总线和楼宇自动化。

ADM276xE收发器（ADM2761E，ADM2763E）特征

5.7kV rms，信号隔离RS-485收发器

符合DIN V VDE 0884-11的1500V峰值和直流工作电压

低辐射发射通过EN55032 B级，并在2层PCB上留有余量

接收器电缆倒置智能功能（ADM2763E）

纠正A和B总线引脚上的电缆反向连接，同时保持完整的接收器故障安全功能

RS-485 A，B，Y和Z总线引脚上的ESD保护

≥±12kV IEC 61000-4-2接触放电

≥±15kV IEC 61000-4-2空气放电

500kbps低速数据速率，用于EMI控制

灵活的电源输入：

1.7V至5.5V主V DD1电源范围

3.0V至5.5V隔离V DD2电源范围

符合PROFIBUS的5V V DD2

-40°C至125°C的工作温度范围

> 250kV / μs高共模瞬变抗扰度

短路，开路和浮动输入接收器故障保护

支持192个总线节点（72kΩ接收器输入阻抗）

全面的热插拔支持（无故障上电和掉电）

安全和法规批准（待定）

CSA组件验收通知5A，DIN V VDE 0884-11，UL 1577，CQC11-471543-2012和IEC 61010-1

16引脚宽体SOIC_W封装，爬电距离为8.3mm，标准引脚间距为间隙

ADM276xE收发器（ADM2761E，ADM2763E）应用领域

太阳能逆变器

电气测试与测量

加热，通风和空调（HVAC）网络

工业现场总线

楼宇自动化

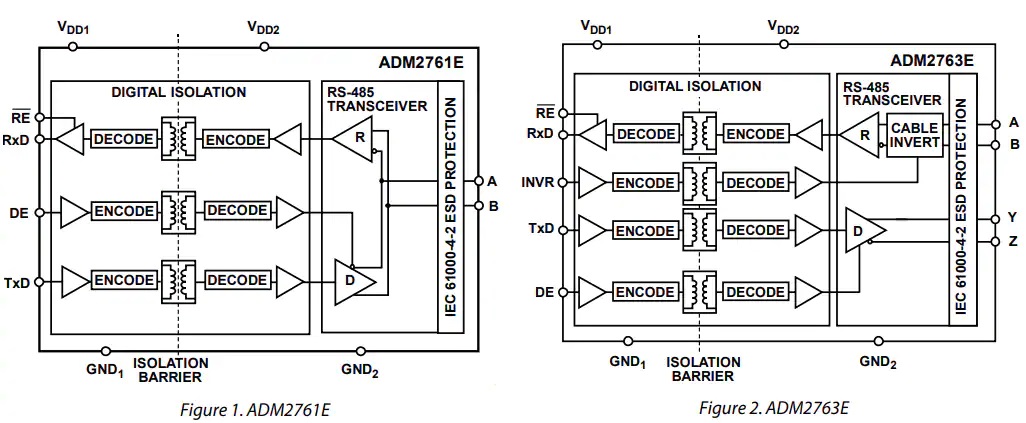

ADM276xE收发器（ADM2761E，ADM2763E）功能结构图
