IR LED是特别设计的LED，其发射的红外线。这些射线不在人的可见电磁辐射光谱范围内，因此人眼无法看到。我们只能看到从紫色到红色的光线，其波长从380（紫光）到750nm（红光）传播。

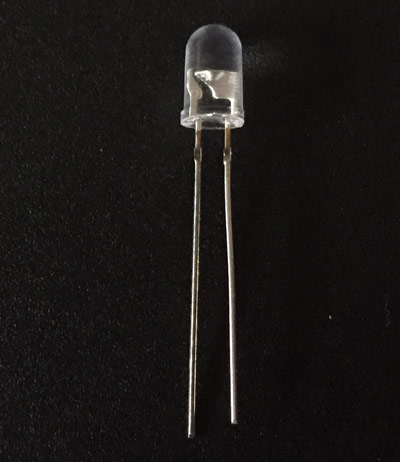

IR LED与普通LED的外观相同。IR LED代表“红外发光二极管”，它们可以发射波长高达940nm的光，这是电磁辐射光谱的红外范围。波长范围从760nm到1mm。这些主要用于电视，照相机和不同类型的电子仪器的遥控器。用于制造这些LED的半导体材料是砷化镓或砷化铝。因为它是红外接收器和红外发射器（IR LED）的组合，所以最常用于红外传感器。

引脚配置

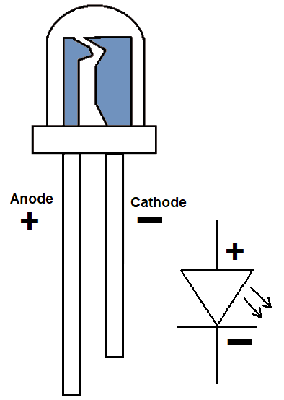

IR LED或红外LED具有极性，即具有正极和负极引脚。长引脚为正极引脚（阳极），短引脚为负极引脚（阴极），如上述IR LED引脚排列所示。

技术指标

• 正向电流（IF）为100mA（正常情况）和300mA（最大）
• 1.5A正向浪涌电流
• 正向电压为1.24v至1.4v
• 储存和操作温度为-40至100℃
• 焊接温度不应超过260℃
• 在25℃（自由空气温度）或以下时的功耗为150mW
• 光谱带宽为45nm
• 可视角度为30至40度

特征

• 高可靠性
• 辐射强度过大
• 正向电压低
• 引线间距为2.54mm
• 最大波长为940nm
• 无铅
• RoHS认证
• 易于与面包板或穿孔板一起使用
• 包装类型为T-1 3 /4

如何使用

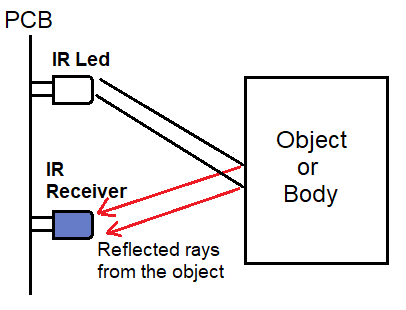

该LED最常见的用途是在IR传感器中，与IR接收器一起使用。红外传感器在通过红外发送器发送红外信号并通过红外接收器接收信号时起作用。如果我们将物体放置在红外传感器附近，则连接到传感器的LED会变高。

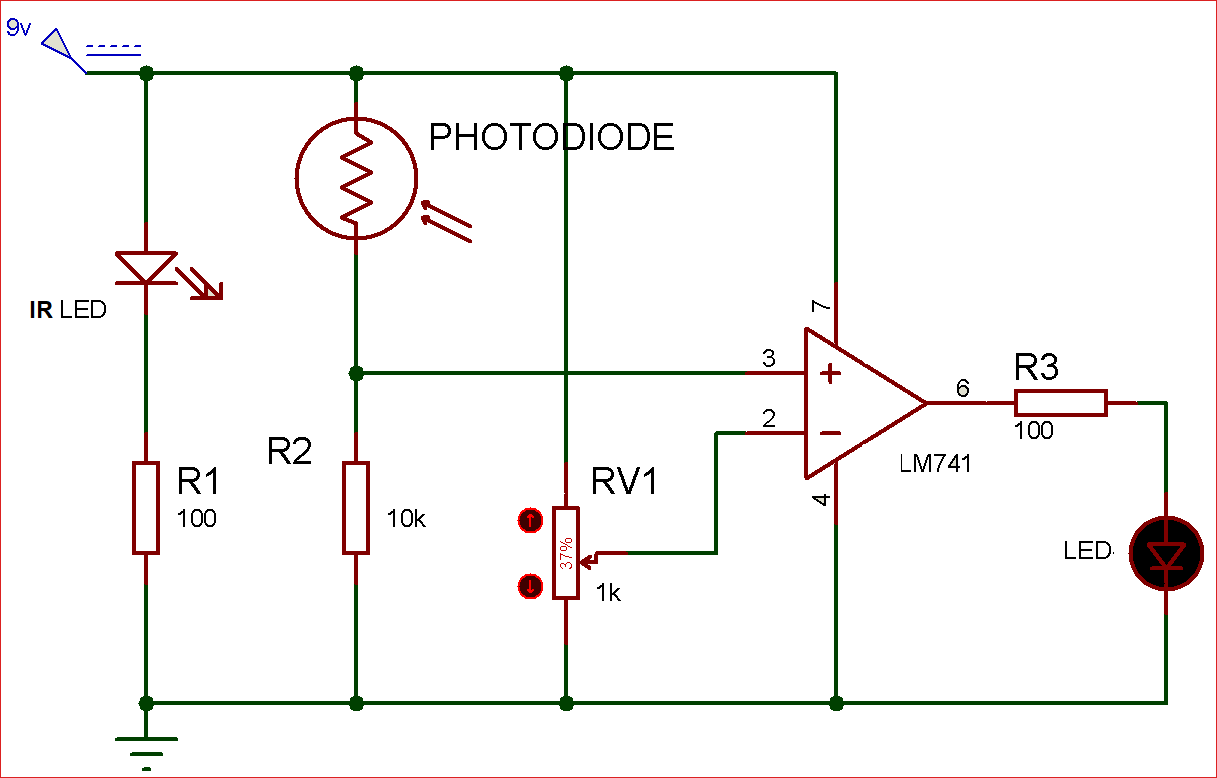

如下面的电路所示，您可以通过电位计来调节感应强度。光电二极管在这里用作接收红外LED红外线的IR接收器。运算放大器LM741用于比较通过反相和同相端子的电压，当同相端子上的电压比反相端子增加时，它将为电路中连接的LED供电，这意味着前面有一个物体红外传感器的角度或角度。

应用领域

红外应用系统
传动系统
光电开关
红外遥控设备
烟雾探测器
物联网（IOT）应用
工业设备

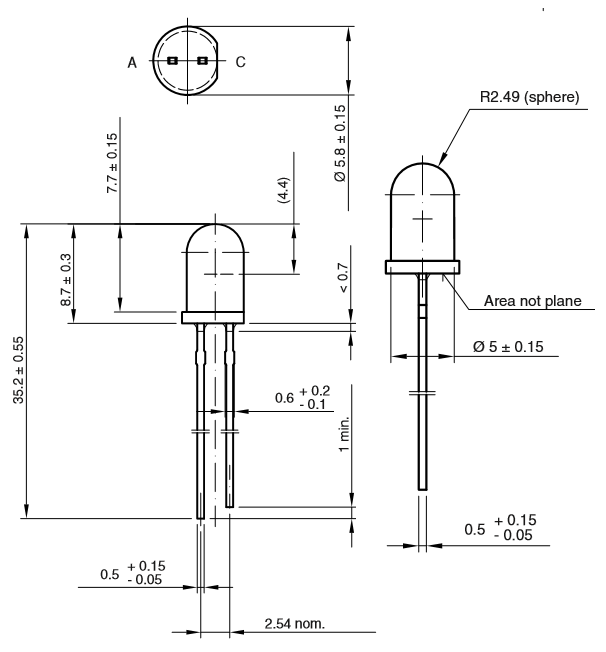

2D模型
