用于低噪声和低信号设计的BC107 NPN晶体管_引脚配置_应用领域

来源：HQBUY 发布时间：2020-09-09

摘要： BC107是一个小的单个NPN晶体管，可以在TO-18金属壳封装。这些晶体管已经老化，并且已经用于低噪声和低信号设计中。如今，已经出现了许多新的晶体管来代替BC107，但是仍然可以在市场上找到其原有的晶体管。

BC107是一个小的单个NPN晶体管，可以在TO-18金属壳封装。这些晶体管已经老化，并且已经用于低噪声和低信号设计中。如今，已经出现了许多新的晶体管来代替BC107，但是仍然可以在市场上找到其原有的晶体管。

BC107晶体管

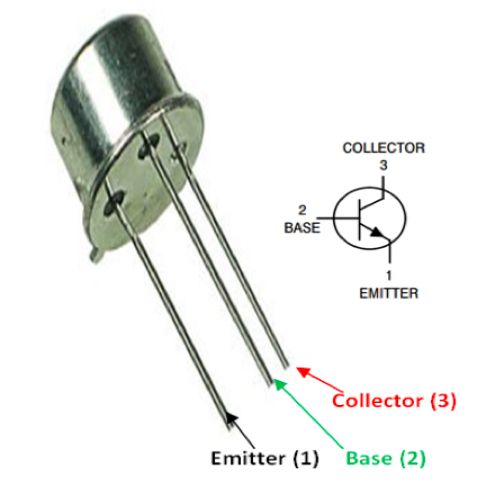

引脚配置

Pin Number	Pin Name	Description
1	Emitter	Current Drains out through emitter, normally connected to ground
2	Base	Controls the biasing of transistor, Used to turn ON or OFF the transistor
3	Collector	Current flows in through collector, normally connected to load

特征

小信号NPN晶体管
电流增益（h FE）：450（最大）
集电极连续电流（I C）为100mA
集电极-发射极电压（V CEO）为45V
集电极-基极电压（V CB0）为50V
发射极基极电压（V BE0）为6V

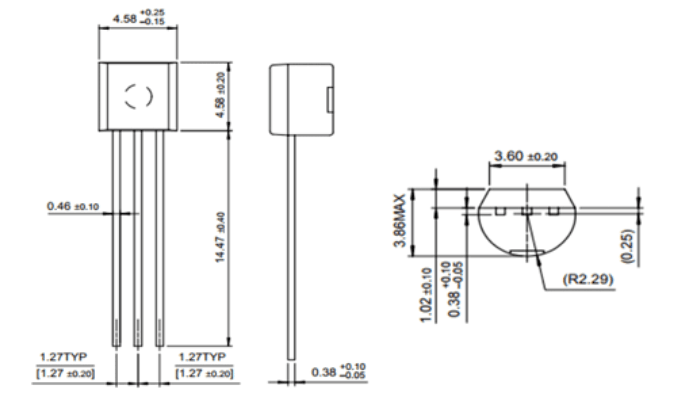

提供To-18金属罐包装

BC107晶体管简介

BC107是NPN晶体管，因此，当基极引脚接地时，集电极和发射极将保持断开状态（反向偏置）；向基极引脚提供信号时，集电极和发射极将闭合（正向偏置）。BC107的增益值h fe为50；这个值决定了晶体管的放大能力。流过集电极引脚的最大电流为100mA，因此我们不能使用该晶体管连接消耗100mA以上的负载。

当该晶体管完全偏置时，它可以允许最大100mA的电流流过集电极和发射极。这个阶段称为饱和区。当去除基极电流时，晶体管完全截止，此阶段称为截止区。
