赛普拉斯半导体USB-C PAG1解决方案用于AC-DC电源应用，并具有集成的USB Power Delivery（PD）控制器。这使OEM可以为USB-C充电器构建可靠，高效且经济高效的电源适配器。PAG1是作为两芯片解决方案提供的，具有一个主启动控制器（PAG1P）和一个单芯片次级侧控制器（PAG1S）。它集成了一个同步整流驱动器，PD控制器，30V耐压调节器，高压NFET栅极驱动器，OVP，SCP和OCP保护。PAG1是具有动态可变开关频率的次级侧控制反激解决方案，可实现同类最佳的效率和可靠性。

USB-C PAG1解决方案特征

PAG1S功能

适用于初级侧和次级侧受控反激设计

集成次级侧调节，同步整流器（SR）和充电端口控制器

支持准谐振（QR）或临界传导模式（CrCM），谷值切换，不连续传导模式（DCM）和突发模式，用于轻负载操作

开关频率范围为20kHZ至150kHZ

独立的CC / CV回路控制可提高线路和负载水平的效率

支持带有PPS的USB PD 3.0（USB-IF认证，TID：1475），QC4 +

支持旧版充电协议：BC v1.2，AFC和Apple充电

集成低端电流检测放大器和V BUS NFET栅极驱动器

提供24 QFN（4x4）封装

PAG1P功能

可在通用交流主输入85VAC至265VAC上工作

使用脉冲边沿变压器从次级侧同步到PWM

集成低侧栅极驱动器，可驱动初级侧FET

集成式高压启动和并联稳压器

支持X电容放电模式以提高效率

集成线UV，OCP和辅助OVP

固定的自动重启计时器，用于故障恢复

可编程软启动，可通过外部电容器配置

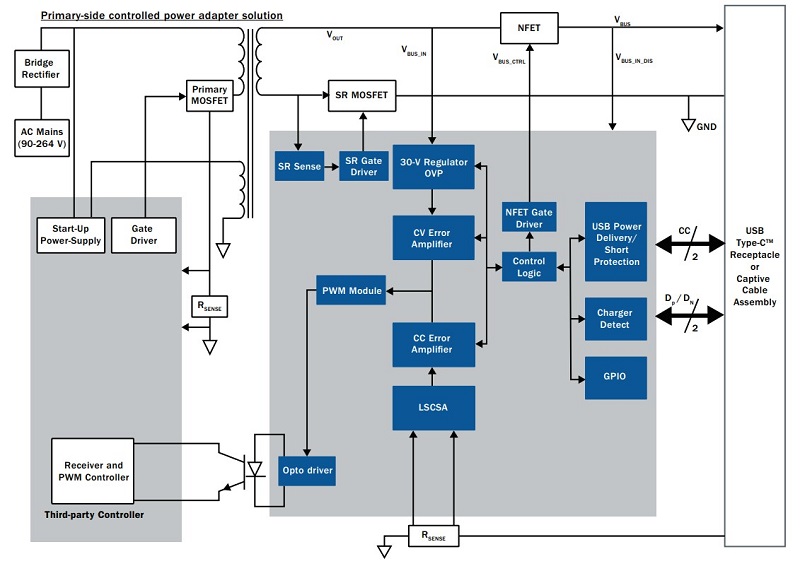

USB-C PAG1解决方案设计电路图
