德州仪器（TI）ISO1044B隔离式CAN FD收发器是满足ISO11898-2（2016）标准规范的电隔离控制器局域网（CAN）收发器。ISO1044B器件提供±58V DC总线故障保护和±12V共模电压范围。该设备在CAN FD模式下支持高达5Mbps的数据速率，与传统的CAN相比，可以更快地传输有效载荷。该设备使用具有3000V RMS的耐压和450V RMS的工作电压的二氧化硅（SiO 2）绝缘屏障。电磁兼容性已得到显着增强，以实现系统级ESD，EFT，浪涌和辐射合规性。与隔离电源一起使用时，该设备可防止高压，并防止总线产生的噪声电流进入本地接地。

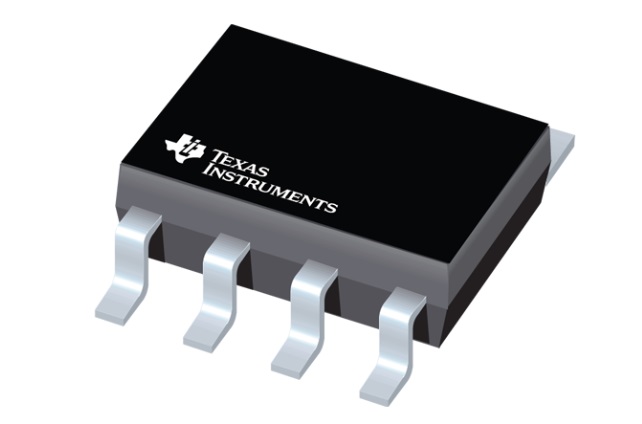

德州仪器（TI）ISO1044B支持–40°C至+ 125°C的宽环境温度范围。该器件采用小型SOIC-8（D）封装，与使用光耦合器隔离CAN收发器的传统方法相比，可显着减小解决方案尺寸。

ISO1044B隔离式CAN FD收发器特征

符合ISO 11898-2：2016物理层标准

支持高达1Mbps的经典CAN和高达5Mbps的FD（灵活数据速率）

保护功能

±58V DC总线故障保护电压

总线引脚上的±8kV IEC ESD容限

总线引脚上的±10kV HBM ESD容限

驾驶员主导超时（TXD DTO）

V CC1和V CC2上的欠压保护

±12V共模电压范围

断电时理想的无源，高阻抗总线端子

最低85kV / μs高CMTI

1.71V至5.5VV CC1电压范围

支持与CAN控制器的1.8V，2.5V，3.3V和5.0V逻辑接口

4.5V至5.5VV CC2电压范围

强大的电磁兼容性（EMC）

系统级ESD，EFT和浪涌抑制

低排放

–40°C至+ 125°C环境温度范围

8-SOIC封装

安全相关认证

已计划所有认证

符合DIN VDE V 0884-11：2017-01的VDE增强绝缘

UL 1577组件识别程序

IEC 60950-1，IEC 62368-1，IEC 61010-1和GB 4943.1-2011认证

ISO1044B隔离式CAN FD收发器应用领域

交流和伺服驱动器

太阳能逆变器

PLC和DCS通讯模块

电梯和自动扶梯

工业电源

电池充电和管理

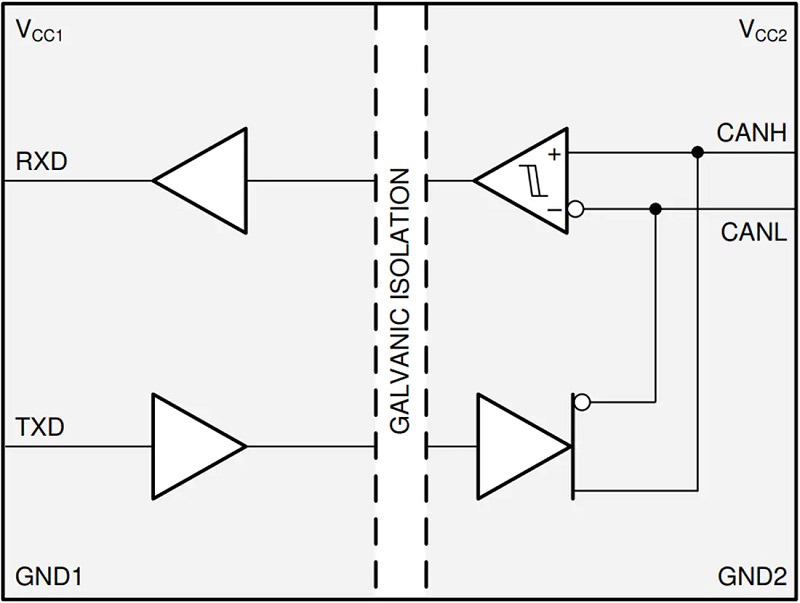

ISO1044B隔离式CAN FD收发器功能结构图
