SS9014是一种广泛使用的NPN硅BJT晶体管。这是一款低噪声高增益晶体管，该晶体管的最大DC电流增益为1000。高增益和低噪声特性使该晶体管非常适合用于音频预放大或将超低音频放大至高电平。噪音过滤。它也可以用于将任何类型的小信号或低电平信号放大到高电平。此外，它在150MHz以下的RF电路中也能表现良好。集电极最大功耗为400mW，因此也能够驱动2至3英寸的4欧姆或8欧姆小型扬声器。

另一方面，晶体管的最大集电极电流为100mA，因此可用于驱动100mA以下的负载。例如LED，继电器，大功率晶体管，IC等。

功能/技术规格

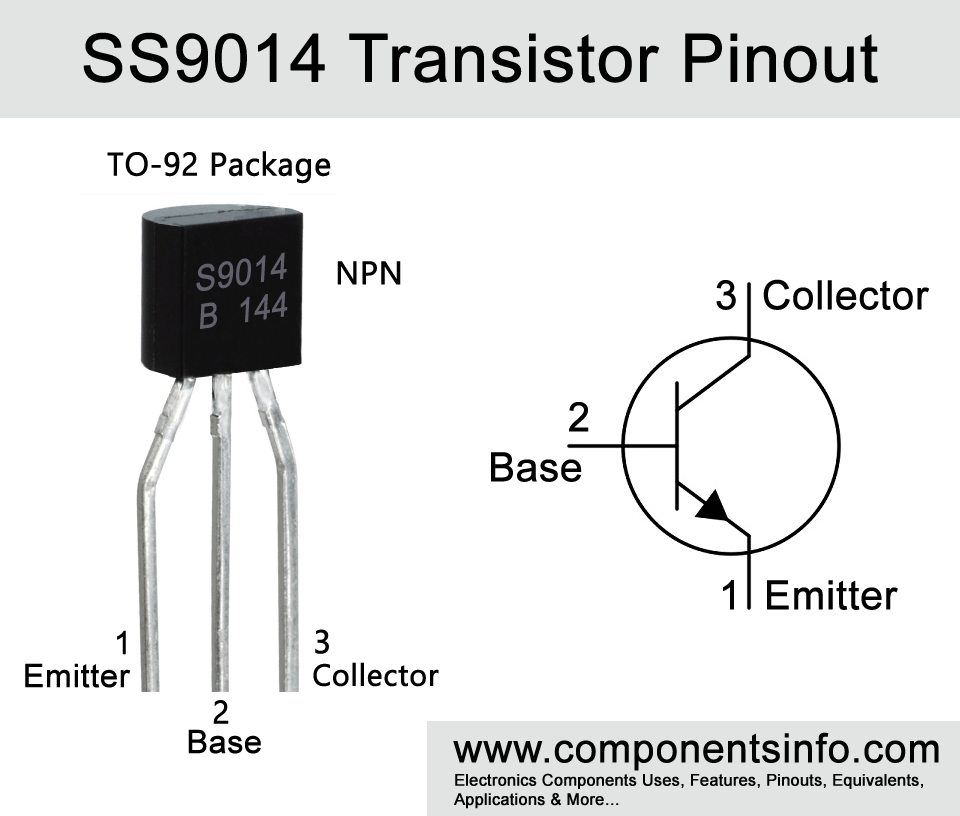

封装类型：  TO-92
晶体管类型：  NPN
集电极最大电流（I C）：  100mA
最大集电极-发射极电压（V CE）：  45V
最大集电极基极电压（V CB）：  50V
最大发射极基电压（VEBO）：  5V
最大收集器耗散（Pc）：  400 miW
最大转换频率（fT）：  150 MHz
最小和最大直流电流增益（h FE）：  60 – 1000
最高存储和工作温度应为：  -55至+150摄氏度

替代及等效

BC547C，NTE2672，BC337-40，BC635，MPSA18、2N5962，MPS6571、2N2222，S8050、2N4401，BC537，SS9013（这些是与SS9014最接近的等效或替代晶体管。这些晶体管的引脚配置可能与SS9014不同因此建议您检查电路中使用的晶体管的引脚配置。）

在哪里使用它以及如何使用

SS9014设计用于低噪声和高增益音频前置放大器电路，但也可以用于放大任何类型的低增益信号。此外，它还可以用作音频放大器或音频放大器级。但它也可以用作驱动45V和100mA负载的开关。该晶体管可以用作常规BJT晶体管或与之连接。

应用范围

音频前置放大器

音频放大器级

信号放大

传感器电路

开关负载低于100mA

如何在电路中安全地长期运行

建议使用此SS9014获得长期性能，建议不要通过该晶体管驱动超过100mA和45V的负载，因为更好的性能始终保持低于最大额定值20％。始终使用合适的基极电阻，并且不要在低于-55摄氏度和高于+150摄氏度的温度下操作或存储。
