德州仪器SN74HCS266 / SN74HCS266-Q1四路2输入异或非门介绍_特性_功能结构图及应用

来源：HQBUY 发布时间：2020-09-15

摘要： 德州仪器（TI）SN74HCS266 / SN74HCS266-Q1四路2输入异或非门包含4个独立的2输入XNOR门，具有开漏输出和施密特触发器输入。

德州仪器（TI）SN74HCS266 / SN74HCS266-Q1四路2输入异或非门包含4个独立的2输入XNOR门，具有开漏输出和施密特触发器输入。每个门以正逻辑执行布尔函数Y = AB。德州仪器（TI）SN74HCS266-Q1设备通过了AEC-Q100认证，可用于汽车应用。

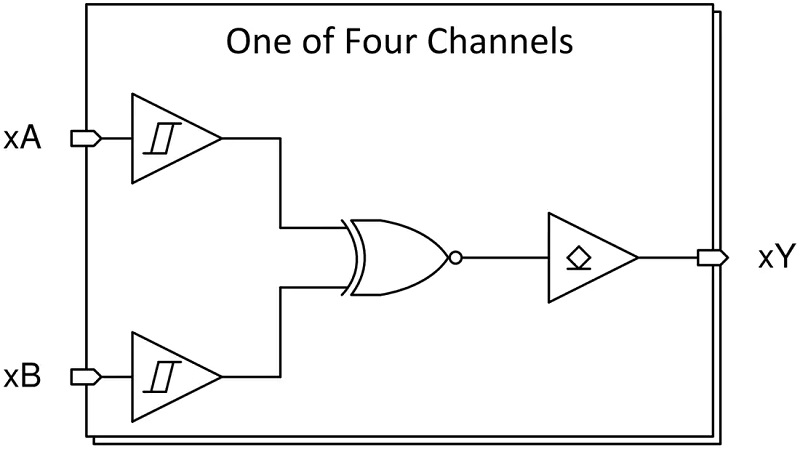

德州仪器SN74HCS266 / SN74HCS266-Q1四路2输入异或非门

2V至6V宽工作电压范围

施密特触发器输入允许输入缓慢或嘈杂的信号

6V时±7.8mA输出驱动

-40°C到+ 125°C，T 甲扩展的环境温度范围

低功耗

典型I CC为100nA的

典型输入泄漏电流为±100nA

检测输入信号中的相位差

创建一个可选的逆变器/缓冲器
