德州仪器（TI）SN74HCS264-Q1 8位并行输出移位寄存器包含一个8位移位寄存器，具有与门输入的串行输入和一个异步清零（CLR）输入。只要满足最小建立时间要求，就可以在CLK为高电平或低电平时更改串行输入上的数据。所有输入均包含施密特触发器架构，增加了噪声容限，并消除了任何输入过渡速率要求。时钟发生在CLK的低电平到高电平转换。触发时钟后，设备会将（A●B）输入数据线的结果存储在第一个寄存器中，并将每个寄存器的数据传播到下一个寄存器。输出与存储的数据相反。德州仪器（TI）SN74HCS264-Q1设备通过了AEC-Q100认证，可用于汽车应用。

SN74HCS264-Q1 8位并行输出移位寄存器特征

AEC-Q100符合汽车应用要求

–40°C至+ 125°C，T A器件温度等级1

设备HBM ESD分类等级2

设备CDM ESD分类等级C6

2V至6V宽工作电压范围

施密特触发器输入允许输入缓慢或嘈杂的信号

6V时±7.8mA输出驱动

-40°C到+ 125°C，T 甲扩展的环境温度范围

低功耗

典型I CC为100nA的

典型输入泄漏电流为±100nA

SN74HCS264-Q1 8位并行输出移位寄存器应用领域

输出扩展

LED矩阵控制

7段显示控制

8位数据存储

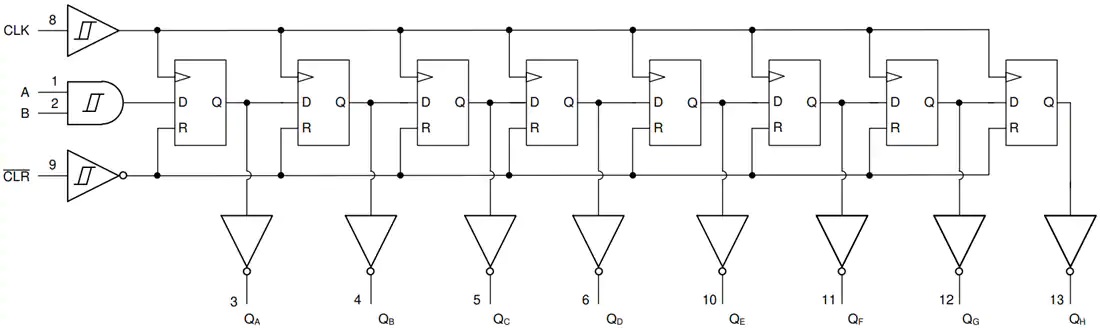

SN74HCS264-Q1 8位并行输出移位寄存器功能结构图
