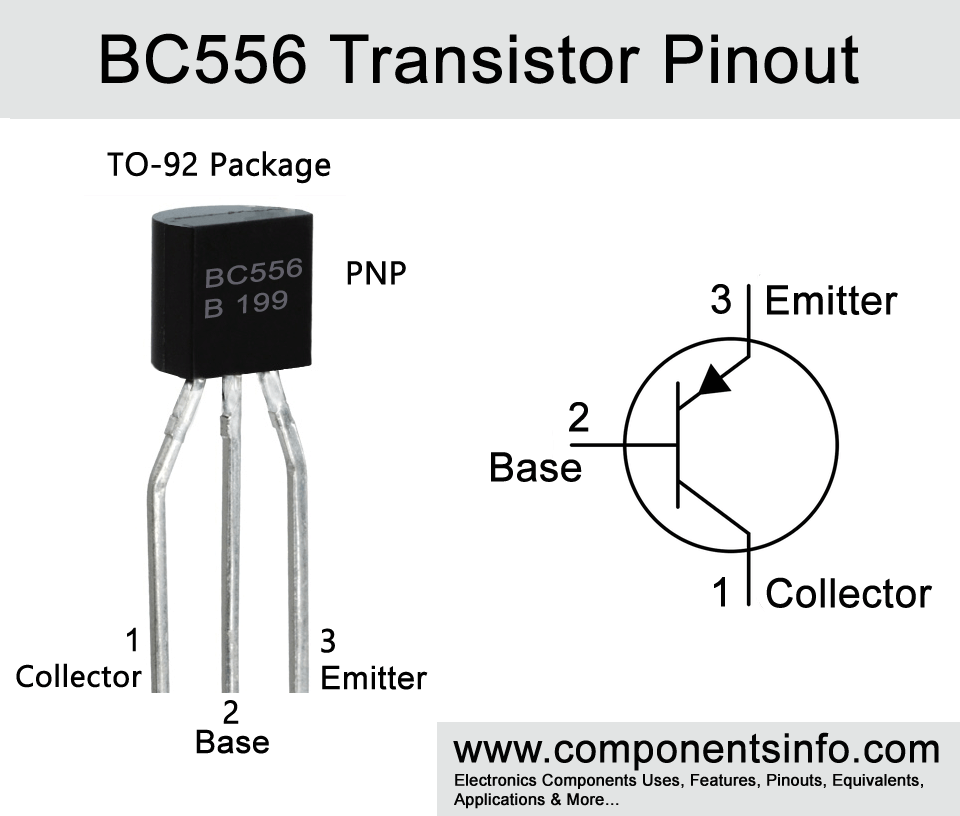

BC556是采用TO-92封装的通用和通用双极结型晶体管。由于其通用特性，它可以用于电子电路的各种通用开关和放大应用中。晶体管的集电极-发射极电压为-65V，因此可用于以最大100mA电流驱动高达-65V DC的负载。该晶体管具有500mW的集电极耗散（Pc）值和110至800 DC电流增益值，还可以用于各种常规信号放大和音频前置放大目的。该晶体管以BC556A，BC556B和BC556C这三种不同的零件编号制造，这三个不同零件编号之间的唯一区别是HFE值。如果结尾字母为A，则HFE值为110?220。

BC556晶体管功能/技术规格

封装类型：TO-92
晶体管类型：PNP
集电极最大电流（I C）：- 100mA
最大集电极-发射极电压（V CE）：- 65V
最大集电极基极电压（V CB）：- 80V
最大发射极基电压（VBE）：- 5V
集电极最大耗散（Pc）：500毫瓦
最大过渡频率（fT）：100 MHz
最小和最大直流电流增益（h FE）：110至800
最高存储和工作温度应为：-65至+150 摄氏度

BC556晶体管的NPN互补

BC556的NPN补充是BC546。

BC556晶体管的替代型号

BC556的替代晶体管为2SA1016、2SA1017、2SA1082、2N4403，A1015，A733、2n2907，BC880，BC879，BC490、2N5821，BC327（此处显示的每个晶体管的引脚配置可能与BC556不同，建议首先检查您要用作替代品或等效品的任何晶体管的引脚配置。）

BC556晶体管使用方法

如上所述，它是通用设备，因此用户可以在各种通用电子应用中使用它，例如，它可以用作电子电路的前置放大器或前置放大器级。它也可以用作音频放大器或电路的音频放大器级以及任何类型的常规信号放大用途。另一方面，我们可以将其用作开关来驱动100mA以下的负载。100mA的集电极电流足以驱动继电器，LED，大功率晶体管和电子电路的许多其他组件等电子电路中的小负载。此外，在-5V发射极-基极电压的情况下，该晶体管还可用于微控制器的输出。

BC556晶体管应用领域

前置放大器

通用音频放大器

通用信号放大

PNP达灵顿对

驱动负载低于100mA

BC556晶体管如何获得长期良好性能

为了获得该晶体管的长期性能，建议驱动负载不要超过100mA和-45V DC，在放置电路之前始终检查引脚配置，对晶体管使用合适的基极电阻，并且不要在晶体管中操作或存储该晶体管。温度低于-65摄氏度，高于+150摄氏度。
