德州仪器（TI）ADS9226 SAR模数转换器（ADC）是具有集成参考缓冲器的双通道，同时采样ADC。该器件可采用单电源供电，并支持具有出色的DC和AC规格的单极性模拟输入信号。该器件支持一个接口，使ADS9226易于与各种微控制器，数字信号处理器（DSP）和现场可编程门阵列（FPGA）配对。该器件采用节省空间的5mm×5mm VQFN封装。德州仪器（TI）ADS9226的额定温度范围为–40°C至+ 125°C。

ADS9226 SAR模数转换器特征

高分辨率，高通量

16位，2.048MSPS

488ns快速响应时间，低延迟

出色的直流和交流性能

16位，无丢失代码

最大INL为±2.75LSB

90.8dB SNR，–100dB THD

两个同时采样的通道

单极伪差分输入

模拟电源范围从4V至5.5V

集成参考缓冲器

SPI兼容串行接口

–40°C至+ 125°C扩展温度范围

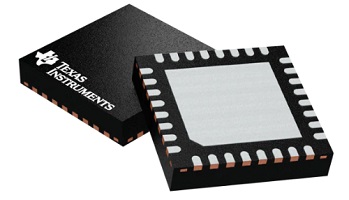

5mm×5mm VQFN占用空间小

ADS9226 SAR模数转换器应用领域

伺服驱动器位置反馈

伺服驱动器功率级模块

电信光模块

电能质量分析仪

DC / AC电源，电子负载

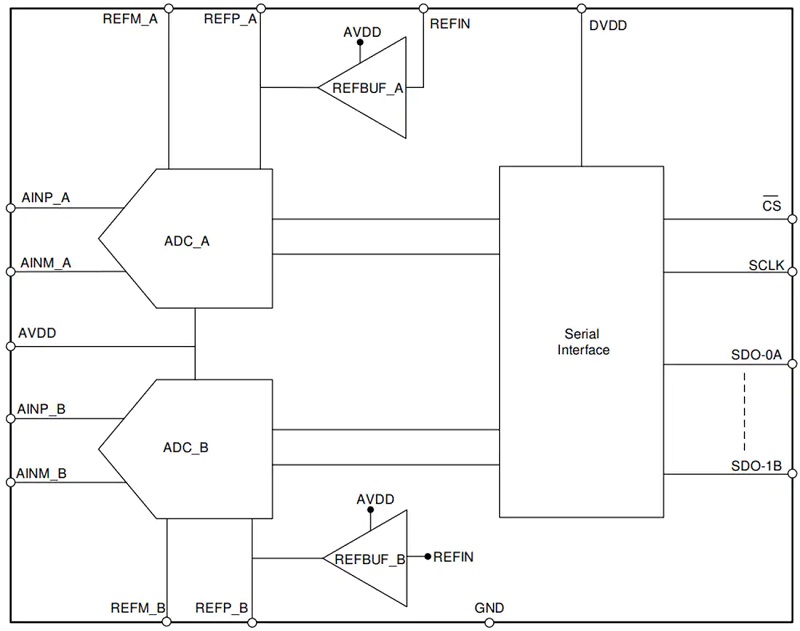

ADS9226 SAR模数转换器功能结构图
