德州仪器（TI）TPS53820集成降压转换器是D-CAP +模式集成降压转换器，用于Intel CPU电源的低电流SVID轨。它最多提供两个输出来为低电流SVID轨供电，例如VCCANA（5.5A）和P1V8（4A）。TPS53820采用D-CAP +模式控制，以提供快速的负载瞬态性能。内部补偿可简化使用并减少外部组件。TPS53820提供遥测功能，包括输入电压，输出电压，输出电流和温度报告。还提供了过压，过流和过热保护。德州仪器（TI）TPS53820采用耐热增强型35引脚QFN封装，工作温度范围为–40°C至125°C。

TPS53820集成降压转换器特征

单芯片支持Intel VR13.HC SVID POL应用

两个输出支持VCCANA（5.5A）和P1V8（4A）

D-CAP +控制可实现快速瞬态响应

宽输入电压（4.5V至15V）

差分遥感

可编程内部环路补偿

每相逐周期电流限制

可编程频率从800kHz至2MHz

I 2 C系统接口，用于遥测电压，电流，输出功率，温度和故障情况

过电流，过电压，过热保护

低静态电流

5mm×5mm，35引脚QFN，PowerPAD封装

TPS53820集成降压转换器应用领域

适用于英特尔服务器平台的低电流SVID导轨

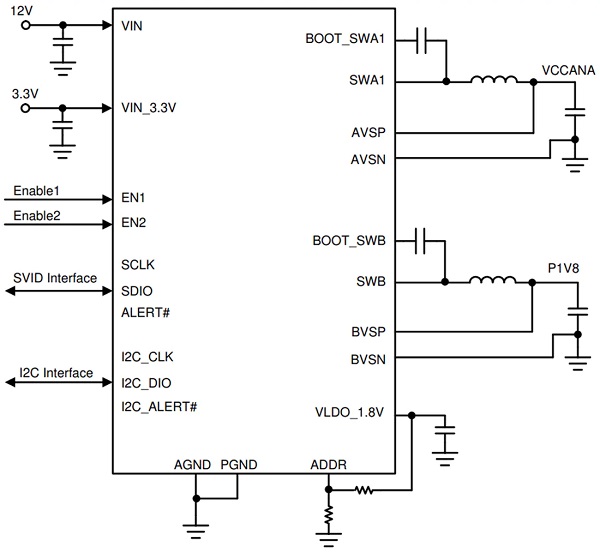

TPS53820集成降压转换器应用电路图
