东芝TLP4176A光继电器的介绍

东芝TLP4176A光电继电器集成了光电耦合到红外发光二极管的光电MOSFET。TLP4176A光电继电器采用4引脚封装，引线间距为2.54mm，高度为2.1mm。

东芝TLP4176A光继电器设计用于节省空间的应用中的机械继电器更换。

TLP4176A光继电器特征

SOP（2.54SOP4）（高度2.1mm，间距2.54mm）封装

常闭（1-Form-B）

60V（最小）断态输出端子电压

3mA（最大）触发LED电流

500mA（最大）（T a = 25°C）导通电流

2.5Ω（最大）导通电阻

1500V rms（min）隔离电压

TLP4176A光继电器应用领域

ATE（自动测试设备）

测量仪器

工厂自动化（FA）

I / O接口板

机械继电器更换

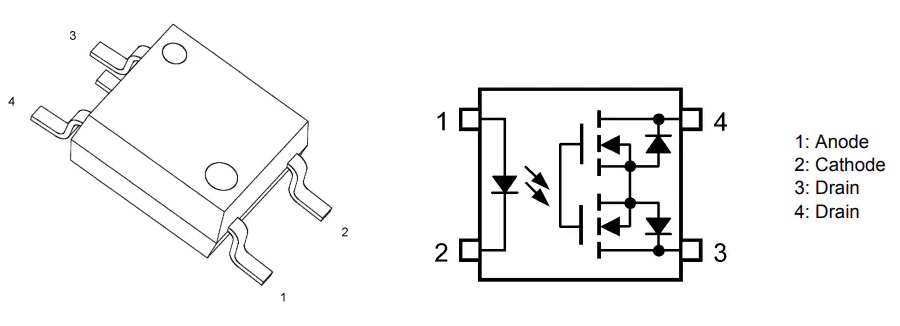

TLP4176A光继电器封装和引脚图

TLP4176A光继电器内部电路结构
